IIC 简介
集成电路总线(Inter-Integrated Circuit,IIC也写作 I2C),由飞利浦公司开发,主打极简布线、多主多从架构,广泛应用于嵌入式系统中低速外设的近距离对接特性如下:
- 同步通信:通过 SCL 时钟线实现收发双方严格同步,无时钟偏差问题;
- 半双工传输:收发共用 SDA 数据线,同一时间仅能单向传输数据;

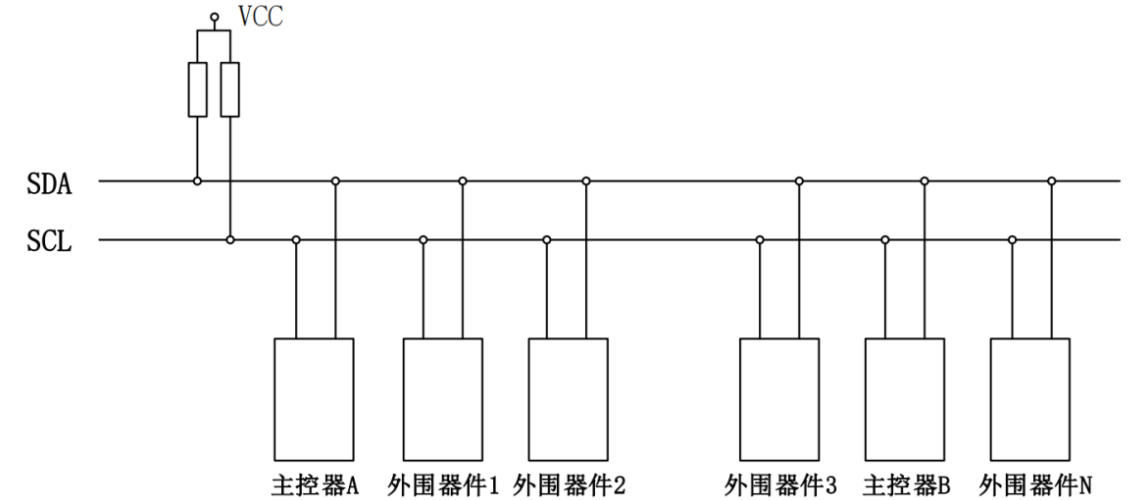

- 多主多从:总线支持多个主设备和从设备,通过唯一 7 位 / 10 位设备地址区分;
- 硬件极简:仅 2 根信号线,开漏输出设计,需外接上拉电阻(典型 4.7KΩ);
- 速率分级:标准模式 100kbps、快速模式 400kbps,满足低速外设传输需求;
- 线与特性:SCL/SDA 总线空闲时为高电平,支持多设备挂载无冲突。

时序规则
IIC 无专用帧起始 / 停止位,通过总线时序信号定义通信阶段,主从设备需严格遵循:

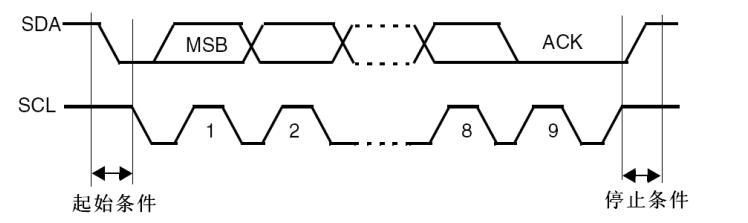

- 起始条件(S):SCL 高电平时,主机将 SDA 由高拉低,触发总线通信开始。
- 停止条件(P):SCL 高电平时,主机将 SDA 由低拉高,结束通信并释放总线。
- 数据传输:SCL 低电平时主机通过拉高或拉低 SDA 电平来将数据发送到总线上,SCL 高电平时 SDA 电平保持稳定从机读取有效数据,每帧数据 8 位、高位先行。
- 应答信号(ACK):接收方收完 8 位数据后,在第 9 个 SCL 周期主机将释放对 SDA 的控制(将会回到高电平),此时从机将获得 SDA 的控制权将其电平拉低作为 ACK,如果主机读到 SDA 上为低电平则为反馈 “接收成功”;SDA 为高则为非应答(NACK),表示传输结束 / 失败。

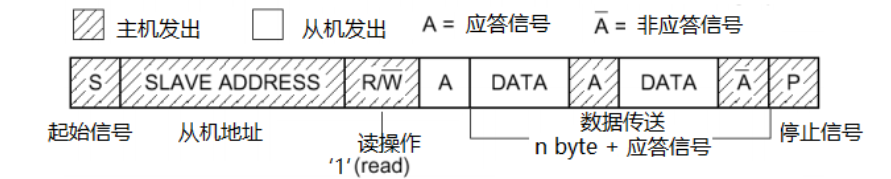

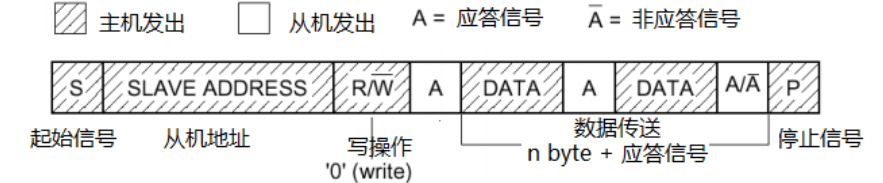

- 地址寻址:通信开始后主设备先发送 7 位 / 10 位从设备地址,紧跟 1 位读写位(0 = 写,1 = 读),被寻址从设备返回 ACK 后进入数据阶段。

IIC 接口可以下述4种模式中的一种运行:
- 从发送器模式
- 从接收器模式
- 主发送器模式
- 主接收器模式
IIC 接口的发送器模式向总线上传输信息,接收器模式读取总线上的信息并反馈 ACK 信号。只有主模式才能主动发起起始信号与终止信号,默认地工作于从模式。


根据上述时序规则可以通过 GPIO 模拟 IIC 时序与外设交互,通常称为 软件 IIC。
IIC 接口结构

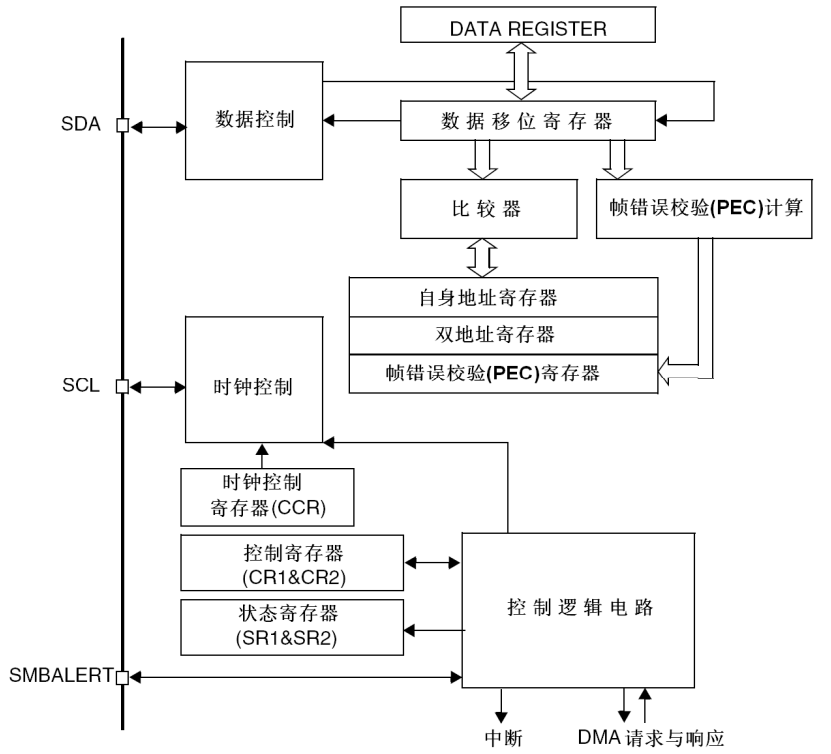

本文以 STM32F1 系列的为例介绍 IIC 接口,结构示意如下:

中断类型

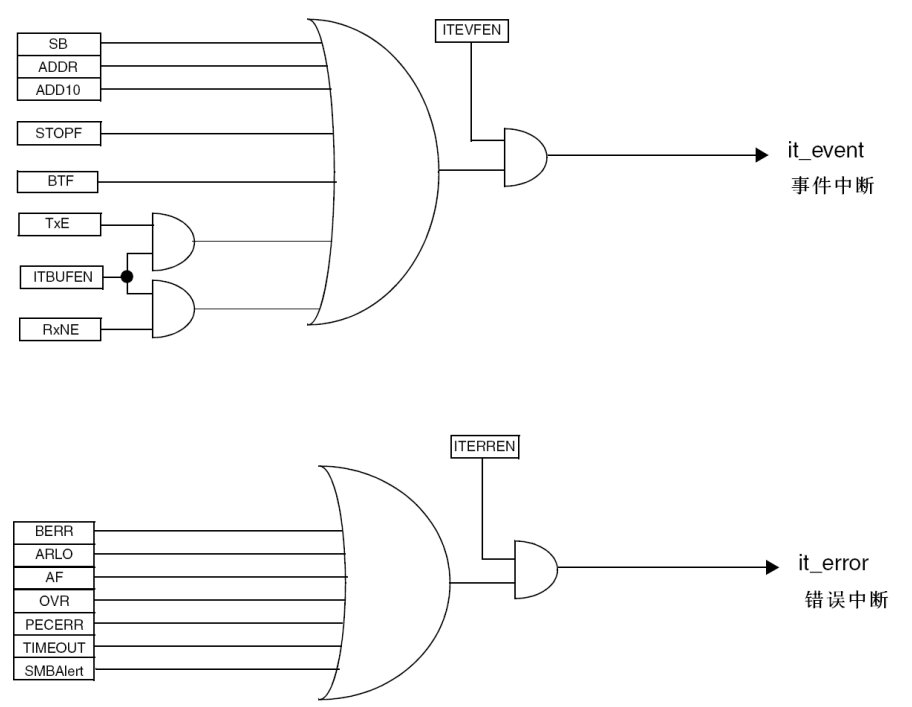

IIC 中断事件如下表所示,使能 IIC 外设中断后下列事件发生时,如果对应使能位为1则会触发中断(使能位初始为0)。
| 中断事件 | 事件标志 | 开启控制位 |
|---|---|---|
| 起始位已发送(主) | SB | ITEVFEN |
| 地址已发送(主) 或 地址匹配(从) | ADDR | ITEVFEN |
| 10位头段已发送(主) | ADD10 | ITEVFEN |
| 已收到停止(从) | STOPF | ITEVFEN |
| 数据字节传输完成 | BTF | ITEVFEN |
| 接收缓冲区非空 | RxNE | ITEVFEN 和ITBUFEN |
| 发送缓冲区空 | TxE | ITEVFEN 和ITBUFEN |
| 总线错误 | BERR | ITERREN |
| 仲裁丢失(主) | ARLO | ITERREN |
| 响应失败 | AF | ITERREN |
| 过载/欠载 | OVR | ITERREN |
| PEC错误 | PECERR | ITERREN |
| 超时/Tlow错误 | TIMEOUT | ITERREN |
| SMBus提醒 | SMBALERT | ITERREN |
每一个 IIC 外设有两个中断向量I2C1_EV_IRQHandler和I2C1_ER_IRQHandler他们分别对应 IIC 通信的事件中断和错误中断。

HAL 库 API 说明
和串口一样 IIC 接收发送数据也是分为阻塞,中断,DMA三种方式。由于 IIC 通信为主从结构因此这三种方式下又分为主发送,主接收,从发送,从接收四种模式。HAL 库都分别提供了 API 函数以阻塞方式为例,HAL 提供了下面四个函数:
HAL_I2C_Master_Transmit():主机发送,主机发送起始信号与从机地址,然后向从设备发送指定长度数据。HAL_I2C_Master_Receive():主机接收,主机发送起始信号与从机地址,然后接收从设备发送来的指定长度数据,并发送应答信号。HAL_I2C_Slave_Transmit():从机发送,从机等待主机发送起始信号与从机地址,当地址无误后向主机发送指定长度的数据。HAL_I2C_Slave_Receive():从机接收,从机等待主机发送起始信号与从机地址,当地址无误后接收主机发来的指定长度数据。
另外两种模式只是用中断和 DMA 的方法来取放数据以解放 CPU,也是实现这四种模式。
有些 IIC 协议外设的时序要求上述API不能满足,例如EEPROM、寄存器型传感器这类需要先发送设备地址,再写入内部地址,然后再“重复 START + 读/写数据”。对于这类外设HAL 库也提供了专门的 API 来处理,这里也仅介绍阻塞方式:
HAL_I2C_Mem_Write:向总线地址为DevAddress的外设的内部存储器地址MemAddress写入指定大小数据,同时MemAddSize参数用于MemAddress占几个字节,有两个取值I2C_MEMADD_SIZE_8BIT和I2C_MEMADD_SIZE_16BIT。HAL_I2C_Mem_Read:从总线地址为DevAddress的外设的内部存储器地址MemAddress读取指定大小数据,同时MemAddSize参数用于MemAddress占几个字节,有两个取值I2C_MEMADD_SIZE_8BIT和I2C_MEMADD_SIZE_16BIT。
对于一些时序要求比较特别的 IIC 外设 HAL 库提供了HAL_I2C_Master_Seqxxx()(_IT / _DMA)函数来满足时序要求。这类函数的工作原理是在一次 IIC 通信过程中多次调用函数来"拼出"正确的时序,每次调用结尾都不发送 STOP(停止信号),并通过XferOptions参数来让函数知道自己属于完整通信过程中的位置,以下是该参数的取值与含义:
I2C_FIRST_AND_LAST_FRAME:只有这一帧,没有顺序操作,相当于普通接口。I2C_FIRST_FRAME:顺序传输的第一帧,发送“START + 地址 + 数据”不发送 STOP。I2C_FIRST_AND_NEXT_FRAME:顺序传输的第一帧,发送“START + 地址 + 数据”不发送 STOP。与I2C_FIRST_FRAME区别在于还允许多次调用同一个_Seq_接口继续追加帧(仅 Master)。I2C_NEXT_FRAME:顺序传输的中间帧,先产生一个RESTART,再发地址和数据不产生 STOP。I2C_LAST_FRAME:顺序传输的最后一帧 + 本帧结束时要 STOP。I2C_LAST_FRAME_NO_STOP:顺序传输的“阶段性最后一帧,但不STOP,之后要调用相反方向的_Seq_接口(仅 Master)。I2C_OTHER_FRAME:发送的每个字节都带 RESTART+地址,但不 STOP(仅 Master)。I2C_OTHER_AND_LAST_FRAME:最后一次 OTHER 帧,结束时自动生成 STOP(仅 Master)。
值得注意 IIC 通信必须事先知道要接收多少数据,从而主机才能在正确位置给出终止信号。因此对于不定长数据的接收,需要在协议层面解决,以在数据传输前知道数据的长度。
HAL 库句柄
IIC 句柄结构体:封装 IIC 外设寄存器基地址、初始化参数、传输缓冲区、状态信息、DMA 句柄、回调函数等,是 HAL 库操作 IIC 的核心载体。
typedef struct __I2C_HandleTypeDef
{
I2C_TypeDef *Instance; /*!< IIC外设寄存器基地址 */
I2C_InitTypeDef Init; /*!< IIC通信参数配置结构体 */
uint8_t *pTxBuffPtr; /*!< 指向IIC发送缓冲区的指针 */
uint16_t TxXferSize; /*!< IIC发送的总数据长度 */
__IO uint16_t TxXferCount; /*!< IIC发送的剩余数据计数器 */
uint8_t *pRxBuffPtr; /*!< 指向IIC接收缓冲区的指针 */
uint16_t RxXferSize; /*!< IIC接收的总数据长度 */
__IO uint16_t RxXferCount; /*!< IIC接收的剩余数据计数器 */
__IO uint32_t State; /*!< IIC全局工作状态(@ref HAL_I2C_StateTypeDef) */
__IO uint32_t ErrorCode; /*!< IIC错误码(记录超时/应答错误等) */
DMA_HandleTypeDef *hdmatx; /*!< IIC发送DMA句柄参数 */
DMA_HandleTypeDef *hdmarx; /*!< IIC接收DMA句柄参数 */
HAL_LockTypeDef Lock; /*!< 锁对象(多任务/中断下资源保护) */
#if (USE_HAL_I2C_REGISTER_CALLBACKS == 1)
void (* MasterTxCpltCallback)(struct __I2C_HandleTypeDef *hi2c); /*!< 主机发送完成回调 */
void (* MasterRxCpltCallback)(struct __I2C_HandleTypeDef *hi2c); /*!< 主机接收完成回调 */
void (* ErrorCallback)(struct __I2C_HandleTypeDef *hi2c); /*!< IIC错误回调 */
void (* MspInitCallback)(struct __I2C_HandleTypeDef *hi2c); /*!< IIC底层硬件初始化回调 */
#endif
} I2C_HandleTypeDef;
IIC 初始化配置结构体:用于配置 IIC 核心通信参数,主从设备参数必须完全一致,配置完成后传入HAL_I2C_Init()完成外设初始化。
typedef struct
{
uint32_t ClockSpeed; /*!< IIC时钟频率(SCL),≤100kHz(标准)/≤400kHz(快速) */
uint32_t DutyCycle; /*!< 时钟占空比,I2C_DUTYCYCLE_2(50%)/I2C_DUTYCYCLE_16_9 */
uint16_t OwnAddress1; /*!< 本机地址(主设备可任意设,从设备需唯一) */
uint32_t AddressingMode; /*!< 寻址模式,I2C_ADDRESSINGMODE_7BIT(常用)/10BIT */
uint32_t DualAddressMode; /*!< 双地址模式,一般禁用(I2C_DUALADDRESS_DISABLE) */
uint16_t OwnAddress2; /*!< 第二个本机地址,双地址模式下使用 */
uint32_t GeneralCallMode; /*!< 广播模式,一般禁用(I2C_GENERALCALL_DISABLE) */
uint32_t NoStretchMode; /*!< 时钟拉伸,建议使能(I2C_NOSTRETCH_DISABLE) */
} I2C_InitTypeDef;
用例
IIC 驱动 OLED 屏
- 0.96 寸 OLED 屏基本参数
- 驱动芯片:SSD1306(主流 IIC OLED 屏驱动芯片,固定 IIC 地址);
- 分辨率:128×64(128 列,64 行);
- 显示颜色:单色(蓝 / 白,根据屏体而定);
- IIC 地址:0x3C 或 0x3D(主流为 0x3C,7 位地址,无需修改);
- 供电电压:3.3V(推荐,兼容 5V);
- 通信方式:IIC(仅 SCL/SDA 两根线,无需额外片选线)。
- 硬件接线要求
IIC 总线为开漏输出特性,SCL/SDA 必须外接 4.7KΩ 上拉电阻(核心要求,无拉电阻会导致通信失败),STM32 与 OLED 接线如下(3.3V 供电):
| STM32 引脚 | OLED 引脚 | 备注 |
|---|---|---|
| IIC_SCL | SCL | 外接 4.7KΩ 上拉电阻到 3.3V |
| IIC_SDA | SDA | 外接 4.7KΩ 上拉电阻到 3.3V |
| 3.3V | VCC | 屏体供电,禁止接 5V(部分屏体可兼容,建议 3.3V) |
| GND | GND | 必须共地,保证电平参考一致 |
- 接线示例(STM32F103C8T6)
以 I2C1 为例,推荐引脚(可根据硬件修改,需对应修改代码宏定义):
STM32 GPIOB6 → OLED SCL(上拉 4.7KΩ 到 3.3V)
STM32 GPIOB7 → OLED SDA(上拉 4.7KΩ 到 3.3V)
STM32 3.3V → OLED VCC
STM32 GND → OLED GND
代码示例
以 STM32F103C8T6 的 I2C1 为例,实现IIC 底层初始化 + SSD1306 OLED 屏驱动,支持显示字符、数字、字符串、清屏、光标定位等基础功能,代码包含头文件宏定义、IIC 底层实现、OLED 驱动封装、主函数测试。
- 头文件与宏定义(i2c_oled.h)
包含 IIC 外设、OLED 屏体、显示参数的宏定义,以及所有函数声明,统一管理配置项。
#ifndef __I2C_OLED_H
#define __I2C_OLED_H
#include "stm32f1xx_hal.h"
#include <stdint.h>
#include <string.h>
#include <stdio.h>
/************************** IIC外设宏定义(可根据硬件修改) **************************/
#define I2C_UX I2C1 /* 选用I2C1 */
#define I2C_SCL_GPIO_PORT GPIOB /* SCL引脚端口 */
#define I2C_SCL_GPIO_PIN GPIO_PIN_6 /* SCL引脚号 */
#define I2C_SDA_GPIO_PORT GPIOB /* SDA引脚端口 */
#define I2C_SDA_GPIO_PIN GPIO_PIN_7 /* SDA引脚号 */
/************************** IIC时钟使能宏定义 **************************/
#define I2C_SCL_GPIO_CLK_ENABLE() __HAL_RCC_GPIOB_CLK_ENABLE()
#define I2C_SDA_GPIO_CLK_ENABLE() __HAL_RCC_GPIOB_CLK_ENABLE()
#define I2C_UX_CLK_ENABLE() __HAL_RCC_I2C1_CLK_ENABLE()
/************************** IIC通信参数宏定义 **************************/
#define I2C_CLOCK_SPEED 400000U /* IIC时钟频率,400KHz(快速模式) */
#define I2C_OWN_ADDRESS1 0x01U /* 主机本机地址(任意有效地址即可) */
#define I2C_TIMEOUT 500U /* IIC通信超时时间,ms */
/************************** OLED屏宏定义(SSD1306) **************************/
#define OLED_I2C_ADDR 0x3C /* OLED 7位IIC地址(主流0x3C,部分为0x3D) */
#define OLED_WIDTH 128 /* OLED宽度:128列 */
#define OLED_HEIGHT 64 /* OLED高度:64行 */
#define OLED_PAGE_NUM 8 /* 64行分为8页,每页8行 */
#define OLED_CMD_MODE 0x00 /* OLED写命令模式 */
#define OLED_DATA_MODE 0x40 /* OLED写数据模式 */
/************************** 全局变量声明 **************************/
extern I2C_HandleTypeDef g_i2c1_handle; /* IIC1句柄 */
/************************** 函数声明 **************************/
/* IIC底层函数 */
void i2c_init(void); /* IIC外设初始化 */
uint8_t i2c_write_byte(I2C_HandleTypeDef *hi2c, uint16_t dev_addr, uint8_t reg, uint8_t data); /* IIC写1字节 */
/* OLED驱动函数 */
void oled_init(void); /* OLED初始化 */
void oled_clear(void); /* OLED清屏 */
void oled_refresh(void); /* OLED刷新显示 */
void oled_draw_point(uint8_t x, uint8_t y, uint8_t state); /* 画点:x列,y行,state=1亮/0灭 */
void oled_show_char(uint8_t x, uint8_t y, uint8_t ch, uint8_t size); /* 显示字符:x列,y行,字符,字号(8/16) */
void oled_show_string(uint8_t x, uint8_t y, char *str, uint8_t size); /* 显示字符串:x列,y行,字符串,字号 */
void oled_show_num(uint8_t x, uint8_t y, uint32_t num, uint8_t len, uint8_t size); /* 显示数字:x列,y行,数字,位数,字号 */
#endif /* __I2C_OLED_H */
- 字模文件(oled_font.h)
包含 8×8、16×16 ASCII 字符字模(取模方式:列行式、高位先行、顺向取模,适配 SSD1306),是 OLED 显示字符的基础,需与i2c_oled.h同目录。
#ifndef __OLED_FONT_H
#define __OLED_FONT_H
// 8×8 ASCII字符字模(仅数字、字母、常用符号,0x20~0x7F)
extern const uint8_t oled_font8x8[96][8];
// 16×16 ASCII字符字模(仅数字、字母、常用符号,0x20~0x7F)
extern const uint8_t oled_font16x16[96][32];
#endif /* __OLED_FONT_H */
字模说明:可通过「PCtoLCD2002」取模软件生成,取模参数需严格匹配:
- 取模方式:列行式
- 字节顺序:高位先行
- 取模方向:顺向
- 字体大小:8×8/16×16
- 编码格式:ASCII
- IIC 底层与 OLED 驱动实现(i2c_oled.c)
包含 IIC 底层硬件初始化、IIC 通用写函数、SSD1306 初始化、OLED 基础显示函数封装,基于 HAL 库阻塞式 API 开发,稳定易调试。
#include "i2c_oled.h"
#include "oled_font.h"
/************************** 全局变量定义 **************************/
I2C_HandleTypeDef g_i2c1_handle; /* IIC1句柄 */
uint8_t g_oled_buf[OLED_WIDTH * OLED_PAGE_NUM] = {0}; /* OLED显示缓冲区(128*8=1024字节) */
/************************** IIC底层硬件初始化(由HAL_I2C_Init自动调用) **************************/
void HAL_I2C_MspInit(I2C_HandleTypeDef *hi2c)
{
GPIO_InitTypeDef gpio_init_struct = {0};
if (hi2c->Instance == I2C_UX)
{
/* 1. 使能GPIO和IIC外设时钟 */
I2C_SCL_GPIO_CLK_ENABLE();
I2C_SDA_GPIO_CLK_ENABLE();
I2C_UX_CLK_ENABLE();
/* 2. 配置SCL/SDA引脚:复用开漏输出 + 上拉 + 高速(IIC标准配置) */
gpio_init_struct.Pin = I2C_SCL_GPIO_PIN;
gpio_init_struct.Mode = GPIO_MODE_AF_OD; /* 复用开漏输出,保证IIC线与特性 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉电阻,总线空闲为高电平 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速模式,适配400KHz */
HAL_GPIO_Init(I2C_SCL_GPIO_PORT, &gpio_init_struct);
gpio_init_struct.Pin = I2C_SDA_GPIO_PIN;
HAL_GPIO_Init(I2C_SDA_GPIO_PORT, &gpio_init_struct);
}
}
/************************** IIC底层硬件反初始化 **************************/
void HAL_I2C_MspDeInit(I2C_HandleTypeDef *hi2c)
{
if (hi2c->Instance == I2C_UX)
{
I2C_UX_CLK_ENABLE(); /* 禁用IIC外设时钟 */
HAL_GPIO_DeInit(I2C_SCL_GPIO_PORT, I2C_SCL_GPIO_PIN); /* 释放SCL引脚 */
HAL_GPIO_DeInit(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN); /* 释放SDA引脚 */
}
}
/************************** IIC外设初始化函数 **************************/
void i2c_init(void)
{
/* 配置IIC初始化参数 */
g_i2c1_handle.Instance = I2C_UX;
g_i2c1_handle.Init.ClockSpeed = I2C_CLOCK_SPEED;
g_i2c1_handle.Init.DutyCycle = I2C_DUTYCYCLE_2; /* 时钟占空比50%,推荐 */
g_i2c1_handle.Init.OwnAddress1 = I2C_OWN_ADDRESS1;
g_i2c1_handle.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT; /* 7位寻址,常用 */
g_i2c1_handle.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
g_i2c1_handle.Init.OwnAddress2 = 0x00;
g_i2c1_handle.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
g_i2c1_handle.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE; /* 使能时钟拉伸 */
/* 初始化IIC外设,失败则死循环 */
if (HAL_I2C_Init(&g_i2c1_handle) != HAL_OK)
{
while(1);
}
}
/************************** IIC写1字节数据(OLED专用,适配命令/数据写入) **************************/
uint8_t i2c_write_byte(I2C_HandleTypeDef *hi2c, uint16_t dev_addr, uint8_t reg, uint8_t data)
{
uint8_t buf[2] = {reg, data};
/* HAL库IIC地址为8位(7位地址+1位读写位),故7位地址左移1位 + 写位(0) */
return HAL_I2C_Master_Transmit(hi2c, (dev_addr << 1) | 0x00, buf, 2, I2C_TIMEOUT);
}
/************************** OLED写命令/数据 **************************/
static void oled_write_cmd(uint8_t cmd)
{
i2c_write_byte(&g_i2c1_handle, OLED_I2C_ADDR, OLED_CMD_MODE, cmd);
}
static void oled_write_data(uint8_t data)
{
i2c_write_byte(&g_i2c1_handle, OLED_I2C_ADDR, OLED_DATA_MODE, data);
}
/************************** OLED初始化(SSD1306驱动芯片初始化序列) **************************/
void oled_init(void)
{
HAL_Delay(100); /* 上电延时,保证屏体稳定 */
/* SSD1306标准初始化命令序列 */
oled_write_cmd(0xAE); /* 关闭显示 */
oled_write_cmd(0xD5); /* 设置时钟分频因子/震荡频率 */
oled_write_cmd(0x80); /* 分频因子=1,震荡频率默认 */
oled_write_cmd(0xA8); /* 设置多路复用率 */
oled_write_cmd(0x3F); /* 64行显示,复用率=63 */
oled_write_cmd(0xD3); /* 设置显示偏移 */
oled_write_cmd(0x00); /* 偏移0,无位移 */
oled_write_cmd(0x40); /* 设置显示开始行 */
oled_write_cmd(0x8D); /* 使能电荷泵 */
oled_write_cmd(0x14); /* 开启电荷泵(必须开启,否则无显示) */
oled_write_cmd(0x20); /* 设置内存地址模式 */
oled_write_cmd(0x02); /* 页地址模式(常用) */
oled_write_cmd(0xA1); /* 设置段重映射,0xA1=正常,0xA0=左右翻转 */
oled_write_cmd(0xC8); /* 设置COM扫描方向,0xC8=正常,0xC0=上下翻转 */
oled_write_cmd(0xDA); /* 设置COM引脚硬件配置 */
oled_write_cmd(0x12); /* 交替COM引脚配置 */
oled_write_cmd(0x81); /* 设置对比度 */
oled_write_cmd(0xCF); /* 对比度值,0x00~0xFF,越大越亮 */
oled_write_cmd(0xD9); /* 设置预充电周期 */
oled_write_cmd(0xF1); /* 预充电周期=15DCLK+1DCLK */
oled_write_cmd(0xDB); /* 设置VCOMH取消选择级别 */
oled_write_cmd(0x30); /* VCOMH=0.83*VCC */
oled_write_cmd(0xA4); /* 全局显示开启,0xA4=正常显示,0xA5=全屏亮 */
oled_write_cmd(0xA6); /* 正常显示,0xA6=正常,0xA7=反显 */
oled_write_cmd(0xAF); /* 开启显示 */
oled_clear(); /* 清屏 */
oled_refresh();/* 刷新显示 */
}
/************************** OLED清屏(清空显示缓冲区,全灭) **************************/
void oled_clear(void)
{
memset(g_oled_buf, 0x00, sizeof(g_oled_buf)); /* 缓冲区置0,所有点灭 */
}
/************************** OLED刷新显示(将缓冲区数据写入屏体) **************************/
void oled_refresh(void)
{
uint8_t page, col;
for (page = 0; page < OLED_PAGE_NUM; page++)
{
/* 设置页地址和列地址 */
oled_write_cmd(0xB0 + page); /* 设置页起始地址(0xB0~0xB7) */
oled_write_cmd(0x00); /* 设置列起始地址低4位 */
oled_write_cmd(0x10); /* 设置列起始地址高4位 */
/* 写入当前页的128列数据 */
for (col = 0; col < OLED_WIDTH; col++)
{
oled_write_data(g_oled_buf[page * OLED_WIDTH + col]);
}
}
}
/************************** OLED画点(基础函数,为字符显示提供支撑) **************************/
void oled_draw_point(uint8_t x, uint8_t y, uint8_t state)
{
if (x >= OLED_WIDTH || y >= OLED_HEIGHT) return; /* 超出范围,直接返回 */
uint8_t page = y / 8; /* 计算点所在的页(每页8行) */
uint8_t bit = y % 8; /* 计算点在页内的位(0~7) */
if (state)
{
g_oled_buf[page * OLED_WIDTH + x] |= (1 << bit); /* 置1,点亮 */
}
else
{
g_oled_buf[page * OLED_WIDTH + x] &= ~(1 << bit);/* 置0,熄灭 */
}
}
/************************** OLED显示单个字符(8×8/16×16字号) **************************/
void oled_show_char(uint8_t x, uint8_t y, uint8_t ch, uint8_t size)
{
if (x >= OLED_WIDTH || y >= OLED_HEIGHT || (size != 8 && size != 16)) return;
ch -= 0x20; /* 字模从0x20(空格)开始,偏移校正 */
uint8_t i, j;
if (size == 8)
{
/* 8×8字号,1行8列 */
for (i = 0; i < 8; i++)
{
uint8_t dat = oled_font8x8[ch][i];
for (j = 0; j < 8; j++)
{
oled_draw_point(x + j, y + i, (dat >> j) & 0x01);
}
}
}
else
{
/* 16×16字号,2行16列 */
for (i = 0; i < 16; i++)
{
uint8_t dat = oled_font16x16[ch][i];
for (j = 0; j < 8; j++)
{
oled_draw_point(x + j, y + i, (dat >> j) & 0x01);
}
dat = oled_font16x16[ch][i + 16];
for (j = 0; j < 8; j++)
{
oled_draw_point(x + 8 + j, y + i, (dat >> j) & 0x01);
}
}
}
}
/************************** OLED显示字符串(基于字符显示封装) **************************/
void oled_show_string(uint8_t x, uint8_t y, char *str, uint8_t size)
{
uint8_t x0 = x;
while (*str)
{
if (x >= OLED_WIDTH) /* 超出列范围,换行 */
{
x = 0;
y += size;
if (y >= OLED_HEIGHT) break; /* 超出行范围,退出 */
}
oled_show_char(x, y, *str++, size);
x += size; /* 字符间距=字号,可自定义调整 */
}
}
/************************** OLED显示数字(支持无符号整数,任意位数) **************************/
void oled_show_num(uint8_t x, uint8_t y, uint32_t num, uint8_t len, uint8_t size)
{
uint8_t i, digit;
uint8_t buf[16] = {0};
/* 数字转字符数组,逆序存储 */
for (i = 0; i < len; i++)
{
buf[i] = num % 10 + '0';
num /= 10;
}
/* 正序显示 */
for (i = len; i > 0; i--)
{
oled_show_char(x + (len - i) * size, y, buf[i - 1], size);
}
}
- 主函数测试(main.c)
实现系统初始化、IIC 初始化、OLED 初始化,并测试 OLED 的字符、字符串、数字显示功能,包含 LED 状态指示,验证程序正常运行。
#include "stm32f1xx_hal.h"
#include "i2c_oled.h"
#include "led.h"
#include <stdio.h>
/************************** printf重定向(串口调试,可选) **************************/
// 若需串口打印,需提前实现usart_init(),此处为示例
// int fputc(int ch, FILE *f)
// {
// HAL_UART_Transmit(&g_uart1_handle, (uint8_t *)&ch, 1, 0xFFFF);
// return ch;
// }
/************************** 主函数 **************************/
int main(void)
{
uint32_t cnt = 0; /* 计数变量,用于测试数字显示 */
/* 1. 系统底层初始化 */
HAL_Init(); /* HAL库初始化(定时器、中断等) */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 配置系统时钟为72MHz(STM32F103标配) */
delay_init(72); /* 延时函数初始化,入参为主频72MHz */
led_init(); /* LED初始化(状态指示,可选) */
i2c_init(); /* IIC1初始化(400KHz) */
oled_init(); /* OLED屏初始化(SSD1306) */
/* 2. OLED显示初始化信息 */
oled_show_string(0, 0, "STM32 IIC OLED", 16); /* 第一行:字符串,16×16字号 */
oled_show_string(0, 20, "128*64 SSD1306", 16); /* 第二行:字符串,16×16字号 */
oled_show_string(0, 40, "Count: ", 16); /* 第三行:固定字符串 */
oled_refresh(); /* 刷新显示到屏体 */
/* 主循环:持续更新数字显示,LED翻转指示系统运行 */
while (1)
{
oled_show_num(64, 40, cnt, 5, 16); /* 显示计数,5位数字,16×16字号 */
oled_refresh(); /* 刷新显示 */
cnt++; /* 计数自增 */
if (cnt > 99999) cnt = 0; /* 溢出清零 */
LED0_TOGGLE(); /* LED翻转(如PA8),指示系统正常运行 */
HAL_Delay(500);/* 延时500ms,数字每秒更新2次 */
}
}
关键地址处理说明
HAL 库中 IIC 的设备地址为8 位格式(7 位设备地址 + 1 位读写位),一般 IIC 外设地址为 7 位(如 0x3C),因此使用时需做如下转换:
写操作:7 位地址 << 1 + 0x00(写位为 0),例:0x3C << 1 = 0x78;
读操作:7 位地址 << 1 + 0x01(读位为 1),例:0x3C << 1 | 0x01 = 0x79;
