CAN List 模块

1. 解决什么问题

在机器人电控系统中，一个 CAN 总线可能挂载多个电机和传感器。传统开发中，工程师在中断中使用 switch-case 处理不同 CAN ID：

void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan) {
    if (header.ExtId == 0x201) { /* 处理左前轮 */ }
    else if (header.ExtId == 0x202) { /* 处理右前轮 */ }
    // ... 更多 else if
}

痛点： - 中断占用时间长 - 代码维护困难 - 业务逻辑与硬件中断耦合

本模块解决方案：哈希表 + 链表 + 回调函数，实现 O(1) 平均查找时间，支持动态设备管理和掩码匹配。

2. 核心设计

2.1 数据结构

can_table[can] → hash_table[2] → bucket[0...n] → can_node → can_node → NULL
                                    ↑
                               ID 相同的节点链表

核心结构体：

typedef struct can_node {
    void *can_data;          // 设备对象指针（如 Motor_t*）
    uint32_t id;             // 期望的 CAN ID
    uint32_t id_mask;        // ID 掩码
    can_callback_t callback; // 回调函数
    struct can_node *next;   // 链表后继
} can_node_t;

2.2 掩码机制

匹配逻辑：node->id == (received_id & node->id_mask)

应用场景：电机反馈 ID 高 24 位是动态错误码，低 8 位是设备 ID。

// 只匹配低 8 位（设备 ID）
uint32_t device_id = 0x01;
uint32_t mask = 0x000000FF;

// 0x123401 & 0xFF = 0x01 → 匹配成功

掩码速查：

场景	掩码
全匹配	`0x1FFFFFFF` (扩展帧)
低 8 位	`0x000000FF`
低 4 位	`0x0000000F`

2.3 工作流程

硬件 FIFO → 中断 → 哈希查表(ID % len) → 链表遍历 → 执行回调

3. 快速使用

3.1 初始化

// 标准帧表 13 桶，扩展帧表 31 桶
can_list_add_can(can1_selected, 13, 31);

3.2 定义回调

static void motor_callback(void *node_obj, can_rx_header_t *header, uint8_t *data) {
    Motor_t *motor = (Motor_t *)node_obj;
    motor->angle = (data[0] << 8) | data[1];
    motor->speed = (data[2] << 8) | data[3];
}

3.3 注册设备

can_list_add_new_node(
    can1_selected,           // CAN 外设
    &motor1,                 // 设备对象
    0x201,                   // CAN ID
    0x1FFFFFFF,              // 掩码（全匹配）
    CAN_ID_STD,              // 标准帧
    motor_callback           // 回调函数
);

3.4 完整示例

typedef struct {
    uint16_t angle;
    int16_t speed;
} Motor_t;

static Motor_t motor1 = {0};

static void motor_callback(void *node_obj, can_rx_header_t *header, uint8_t *data) {
    Motor_t *motor = (Motor_t *)node_obj;
    motor->angle = (data[0] << 8) | data[1];
    motor->speed = (data[2] << 8) | data[3];
}

void app_init(void) {
    can_list_add_can(can1_selected, 13, 31);
    can_list_add_new_node(can1_selected, &motor1, 0x201, 0x1FFFFFFF, CAN_ID_STD, motor_callback);
}

4. API 速查

函数	说明
`can_list_add_can(can, std_len, ext_len)`	初始化 CAN 实例
`can_list_add_new_node(...)`	注册设备节点
`can_list_del_node_by_id(...)`	删除节点
`can_list_change_callback(...)`	更改回调

5. 硬件架构

5.1 数据流向

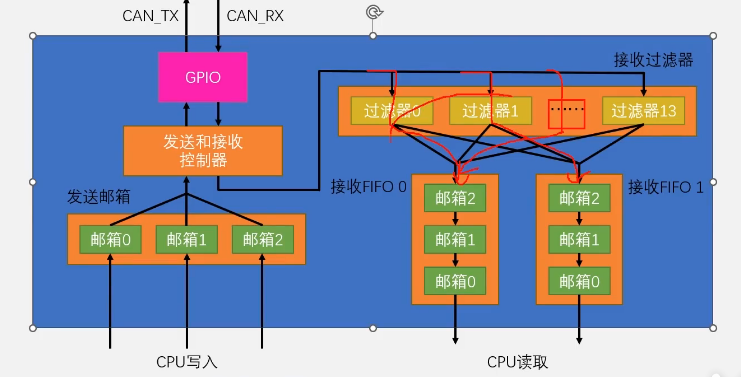

CAN 硬件架构

发送端：CPU 写入发送邮箱（Mailbox 0/1/2），优先级由 ID 决定
接收端：报文通过 GPIO 进入过滤器
过滤器：14 个过滤器决定哪些报文进入 FIFO
接收 FIFO：2 个 FIFO，各 3 级邮箱，缓存最多 6 帧

5.2 测试模式

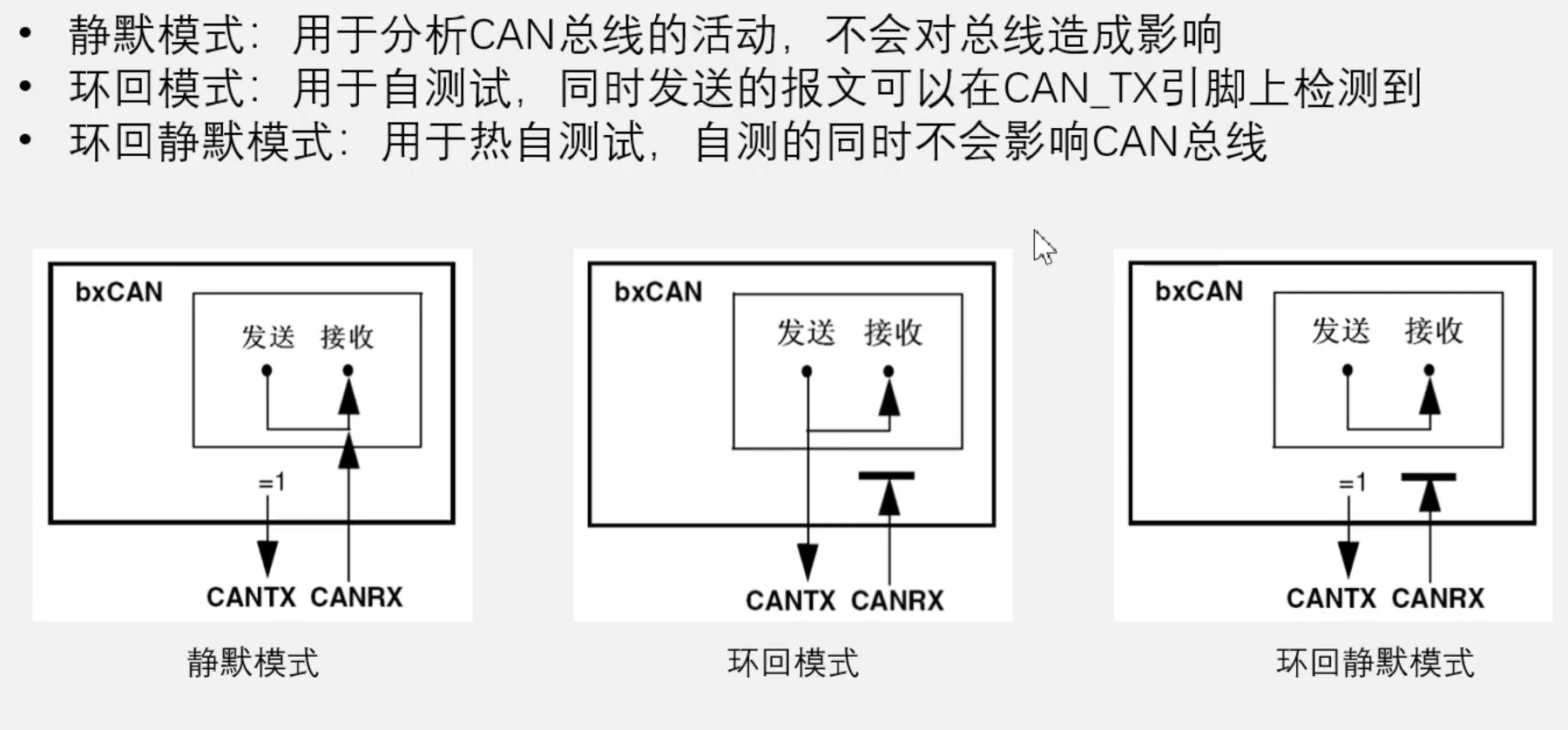

CAN 测试模式

模式	说明
静默模式	只接收不发送，用于监听
环回模式	自发自收，用于自测
环回静默	不影响总线的自测

5.3 工作模式

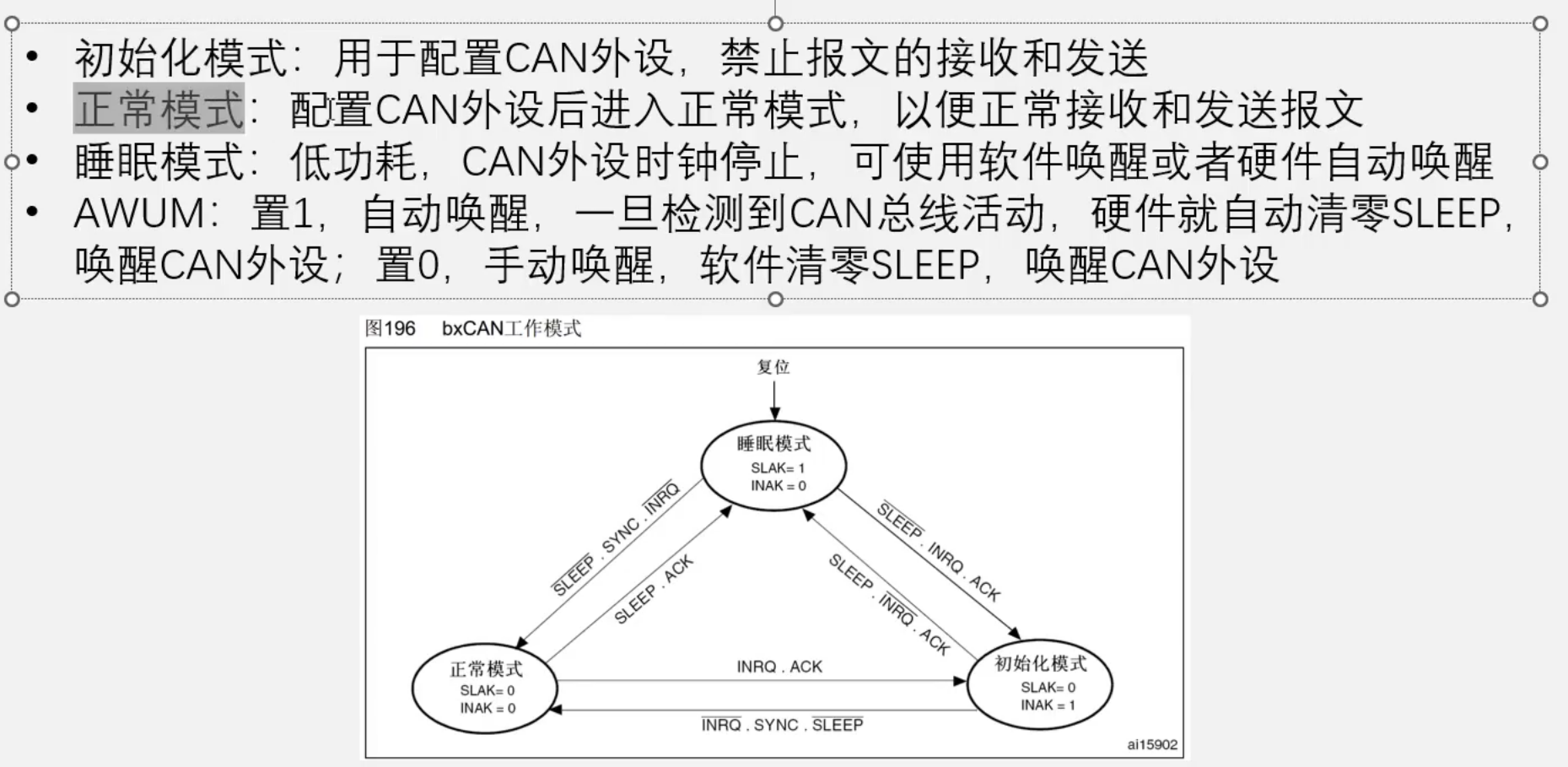

CAN 工作模式

初始化模式：配置参数时进入
正常模式：收发报文的正常工作状态
睡眠模式：低功耗状态

5.4 中断系统

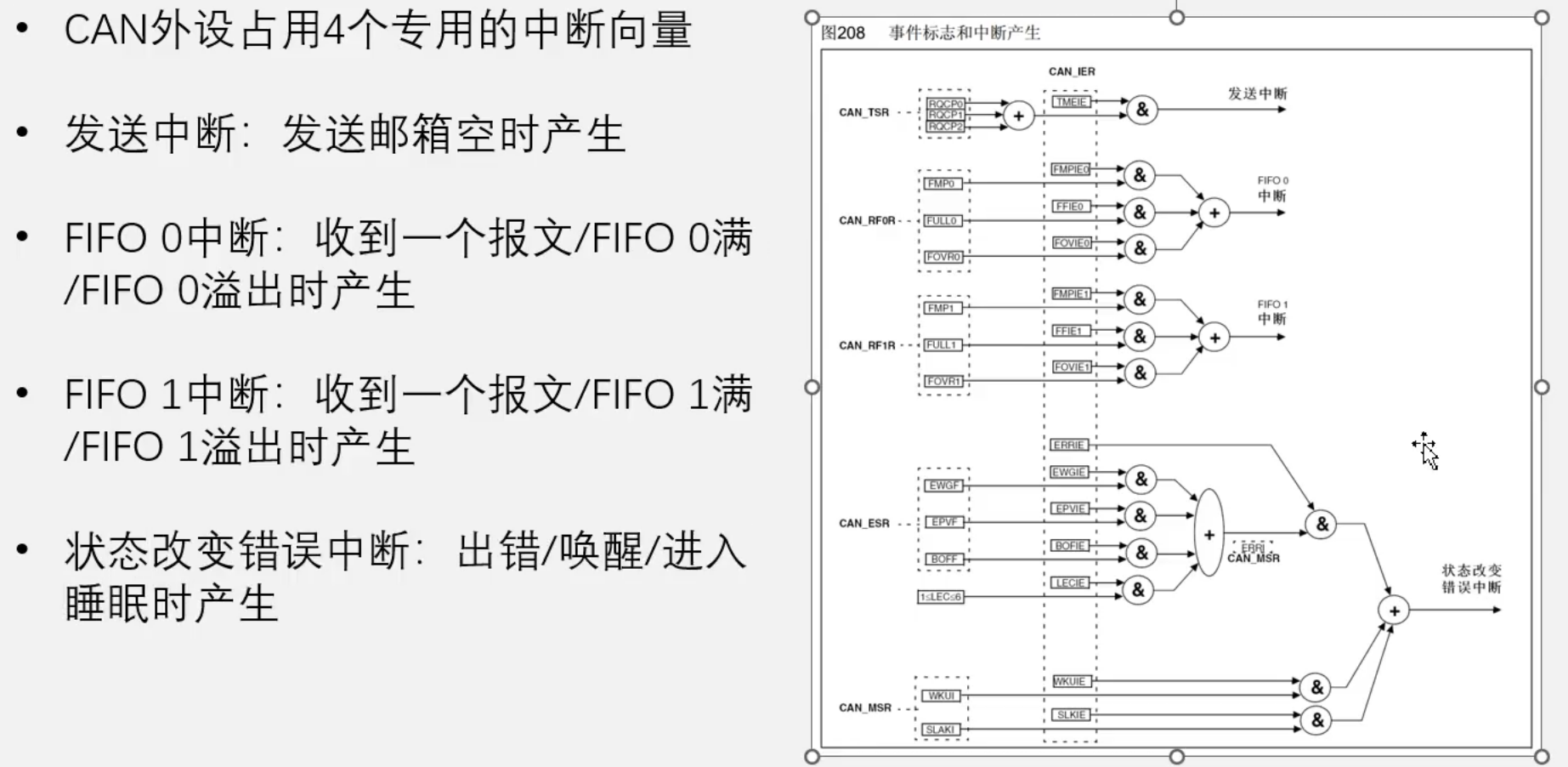

CAN 中断系统

发送中断：邮箱变空时产生
FIFO 中断：新报文、FIFO 满、溢出
错误中断：处理出错、唤醒、睡眠事件

6. 配置宏与 API

6.1 配置宏

宏定义	默认值	说明
`CAN_LIST_USE_FDCAN`	0	1=启用 FDCAN，0=启用 bxCAN。STM32 HAL 库的 bxCAN 与 FDCAN 互不兼容，但本模块代码兼容两者
`CAN_LIST_MAX_CAN_NUMBER`	3	最大支持的 CAN 外设数量，防止缓冲区溢出
`CAN_LIST_USE_RTOS`	1	1=使用 FreeRTOS 任务处理 CAN 消息，加快中断退出时间；0=中断内直接处理
`CAN_LIST_QUEUE_LENGTH`	5	FreeRTOS 消息队列长度
`CAN_LIST_TASK_PRIORITY`	2	FreeRTOS 任务优先级
`CAN_LIST_MALLOC`	`malloc`	内存分配函数，可自定义
`CAN_LIST_FREE`	`free`	内存释放函数，可自定义

注意： - 启用 RTOS 时，CAN 中断优先级不能高于 FreeRTOS 可管理的优先级 - 使用 can_list_add_can 时，必须在 vTaskStartScheduler() 之后调用

6.2 API 详解

`can_list_add_can`

添加一个 CAN 实例，初始化其哈希表。

uint8_t can_list_add_can(can_selected_t can_select, uint32_t std_len, uint32_t ext_len);

参数	说明
`can_select`	CAN 外设选择（如 `can1_selected`）
`std_len`	标准帧哈希表桶数，根据 ID 分布设置（设为 1 退化为链表）
`ext_len`	扩展帧哈希表桶数，根据 ID 分布设置（设为 1 退化为链表）

`can_list_add_new_node`

注册设备节点，绑定 ID、掩码、设备指针和回调函数。

uint8_t can_list_add_new_node(
    can_selected_t can_select,
    void *node_ptr,           // 设备指针，收到数据后传入回调
    uint32_t id,              // 设备反馈 CAN ID
    uint32_t id_mask,         // ID 掩码
    uint32_t id_type,         // CAN_ID_STD 或 CAN_ID_EXT
    can_callback_t callback   // 回调函数（不能为空！）
);

`can_list_del_node_by_id`

通过 ID 删除已注册的设备节点。

uint8_t can_list_del_node_by_id(can_selected_t can_select, uint32_t id_type, uint32_t id);

`can_list_change_callback`

通过 ID 动态更改回调函数。

uint8_t can_list_change_callback(can_selected_t can_select, uint32_t id_type, uint32_t id, can_callback_t new_callback);

6.3 回调函数类型

typedef void (*can_callback_t)(void *node_obj, can_rx_header_t *header, uint8_t *data);

参数	说明
`node_obj`	注册时传入的设备指针
`header`	CAN 消息头（包含 ID、ID 类型、数据长度等）
`data`	CAN 数据负载（8 字节）
