LPKF ProtoLaser S4使用教程

设备介绍

这款紧凑型激光系统能在短时间内印刷PCB，方便电路组对模块进行测试，对电赛帮助很大。

模块

软件使用

单面板

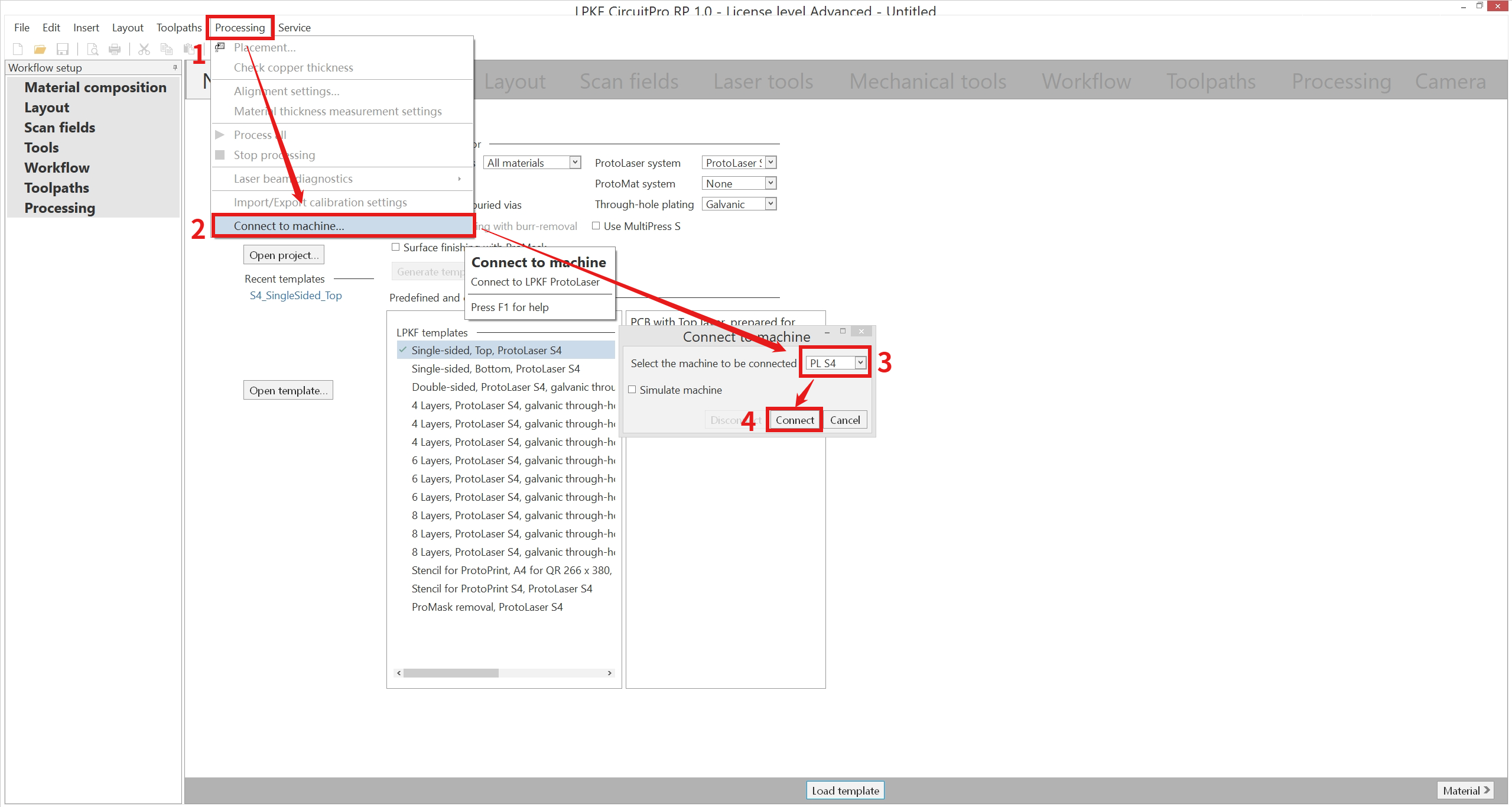

1.连接LPKF ProtoLaser S4，点击Processing -> Connect to machine -> 选择PL S4 -> Connect

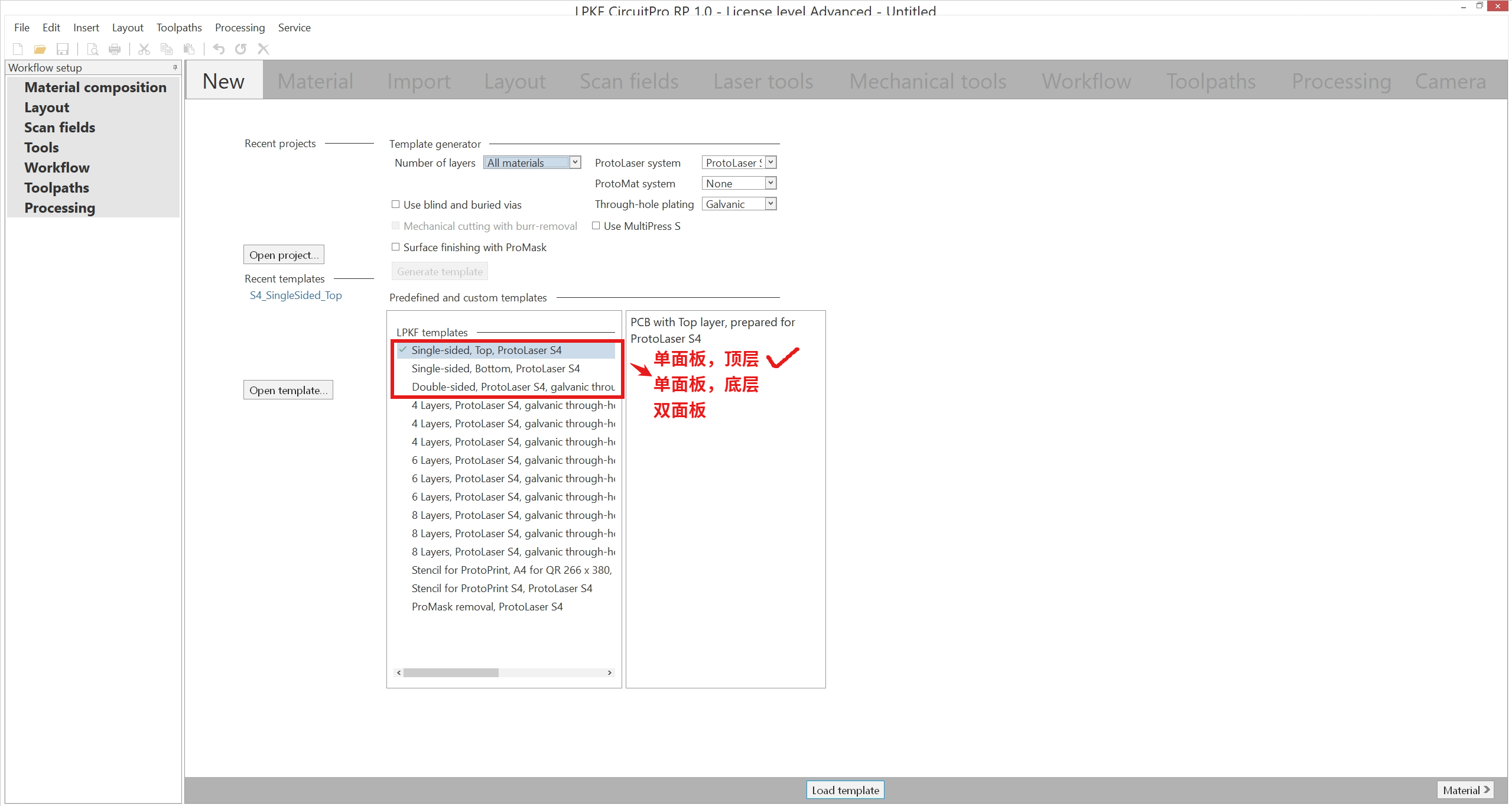

2.选择需要打单面板还是双面板，以单面板顶层为例，双击即可（下面是四层及以上的多层板，需要层压机才能做，目前实验室没有）

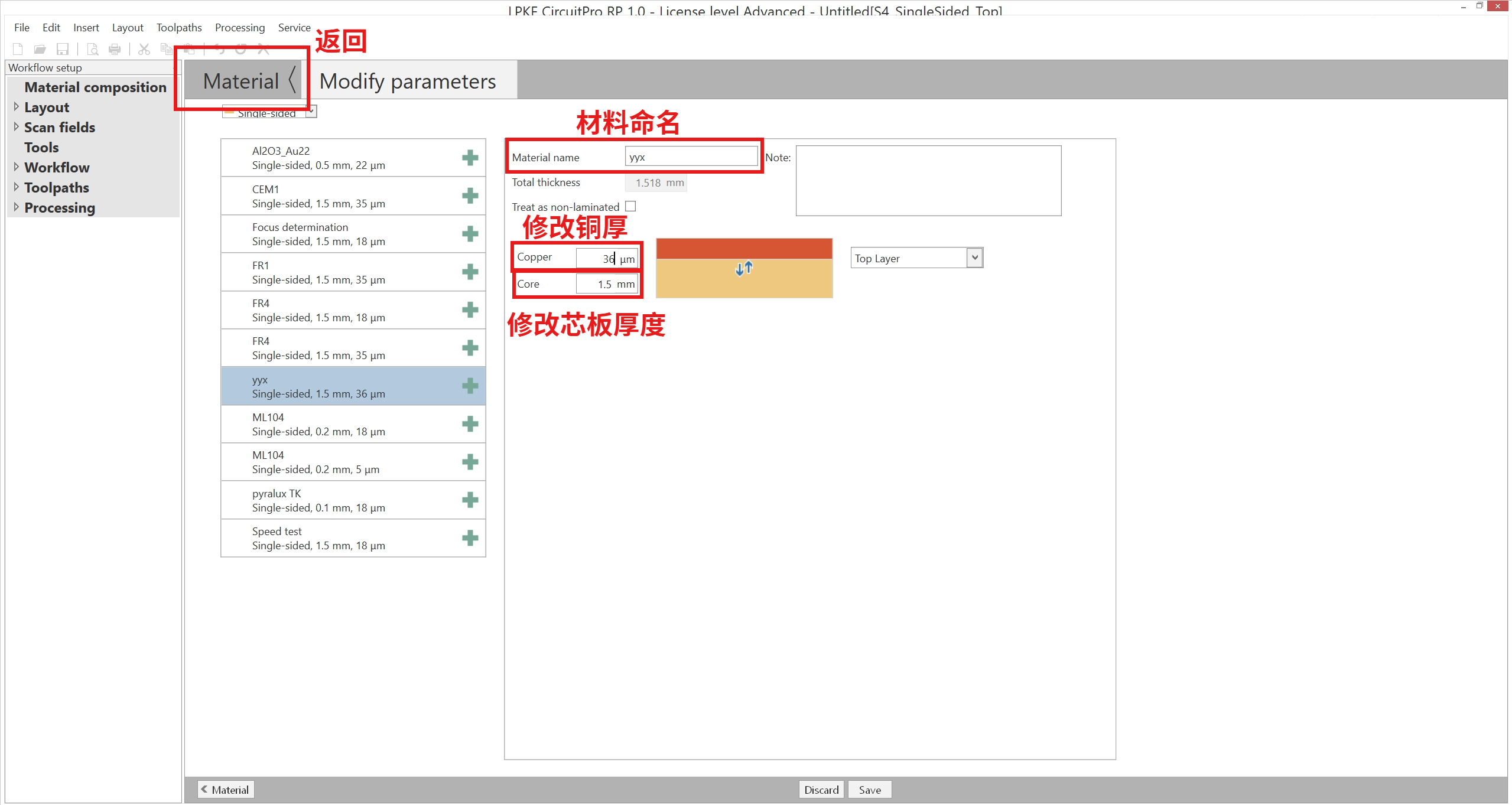

3.选择板子的材料，软件提供两种默认的，分别是0.5oz和1oz，1.5mm芯板FR4材料（1oz（盎司）等于36μm），这个需要根据我们实际使用的板子去自定义材料，在Material界面单击选择FR4材料，再单击新建图标，会新建出一个名字为FR4 2的可自定义材料，点击右边的笔进入编辑界面。

首先给自定义材料命名，接着根据实际购置的板材厚度修改铜厚和芯板厚度，修改完成后点Material返回，返回后双击自定义材料即可

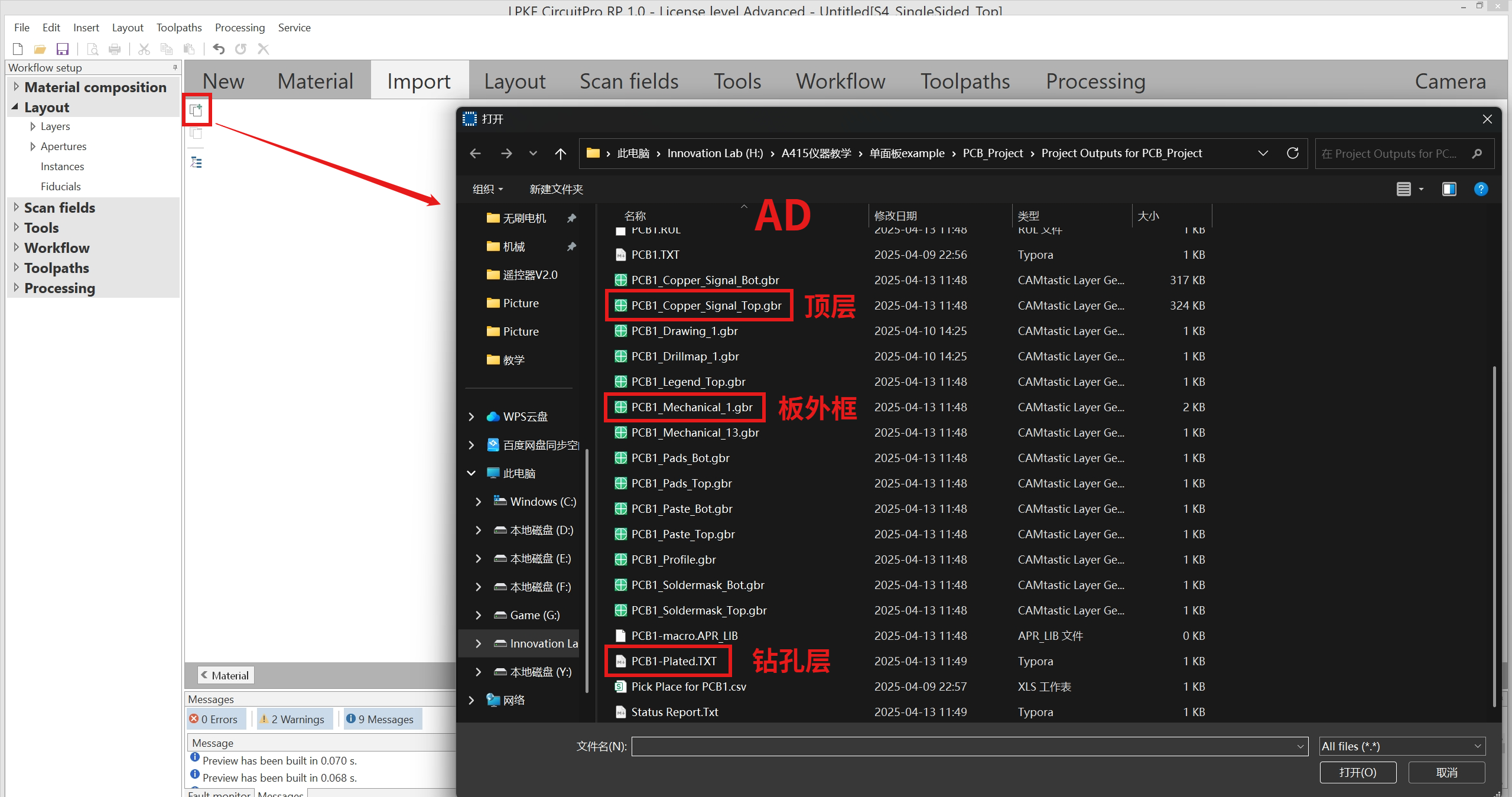

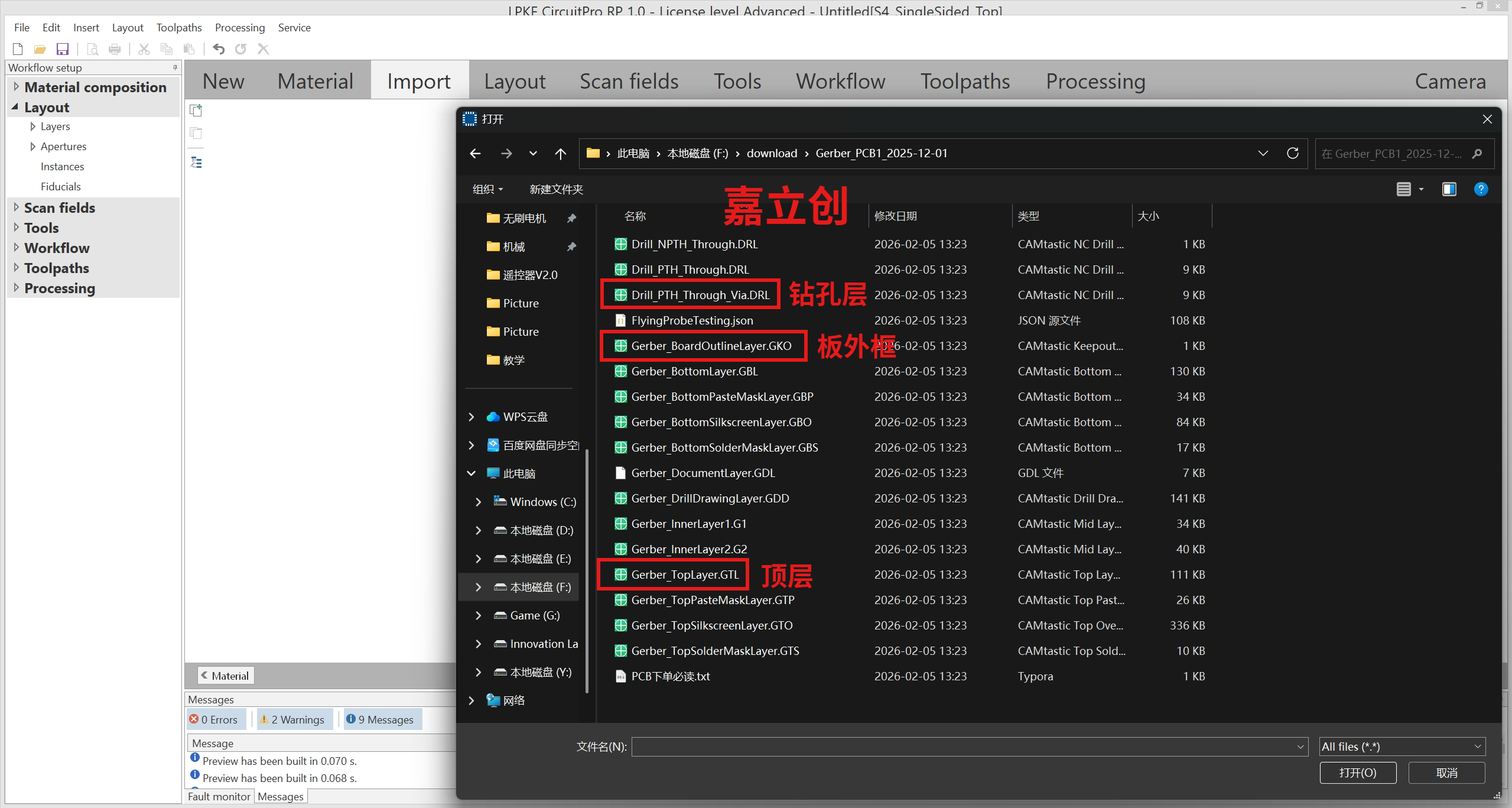

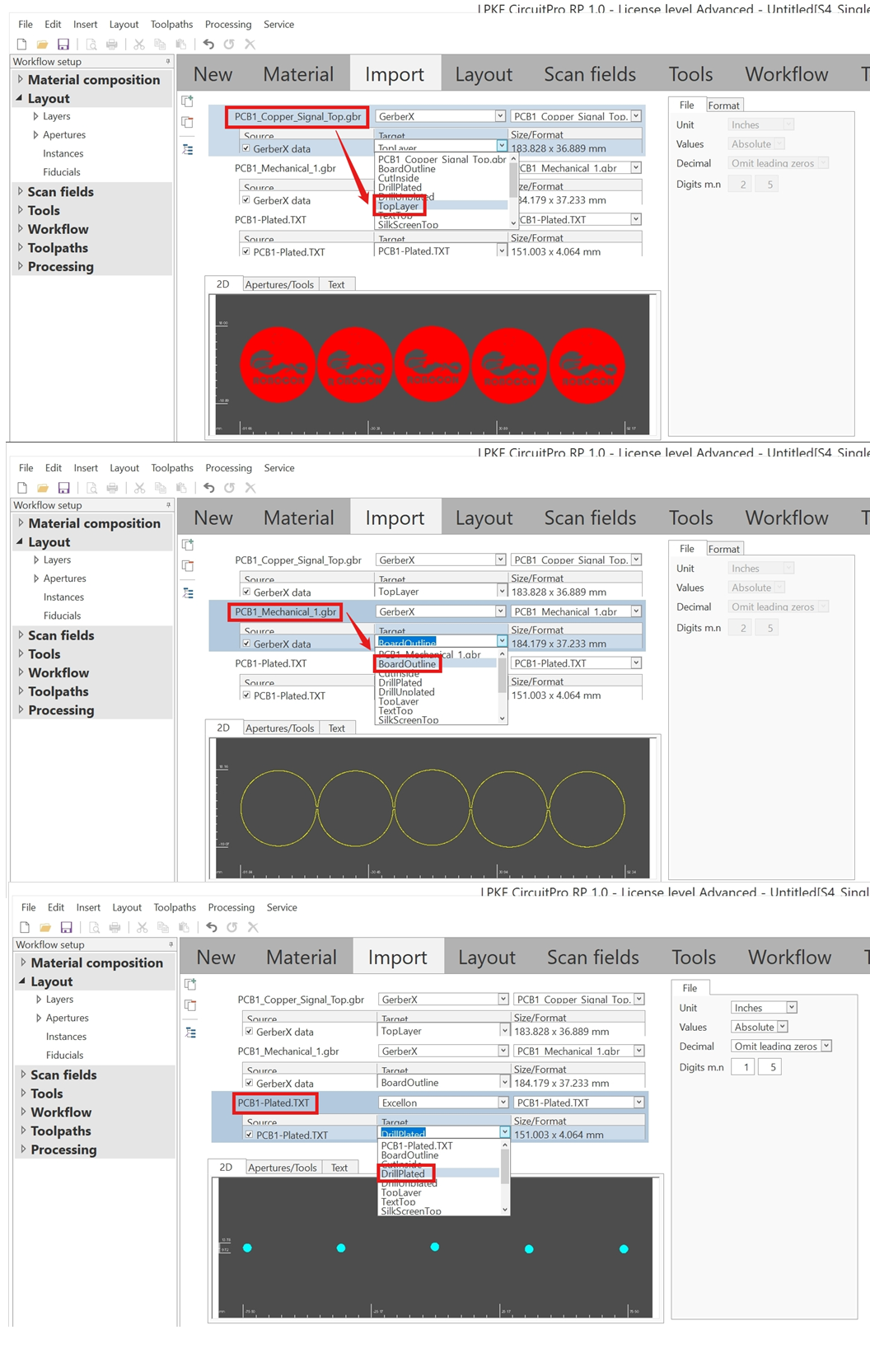

4.导入gerber文件，单面板需要3个文件：顶层、板外框、钻孔层。AD导出的gerber和嘉立创导出的gerber不同，文件选择上也不同。

导入文件后将各文件分到各自的层，在Target栏选择即可。

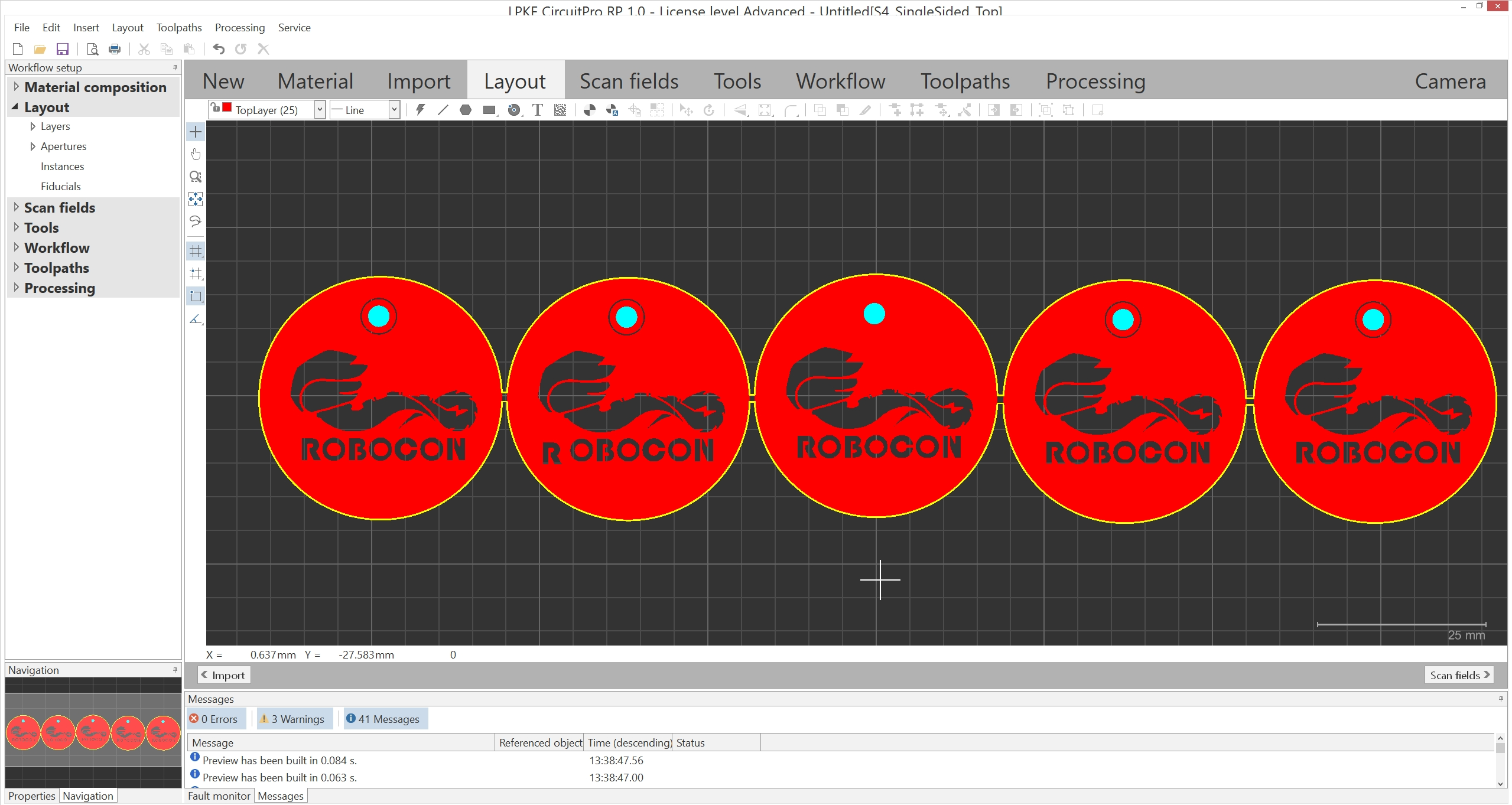

5.导入文件后点击Layout可以看PCB整体，Layout同样可以像EDA软件一样对PCB进行修改。

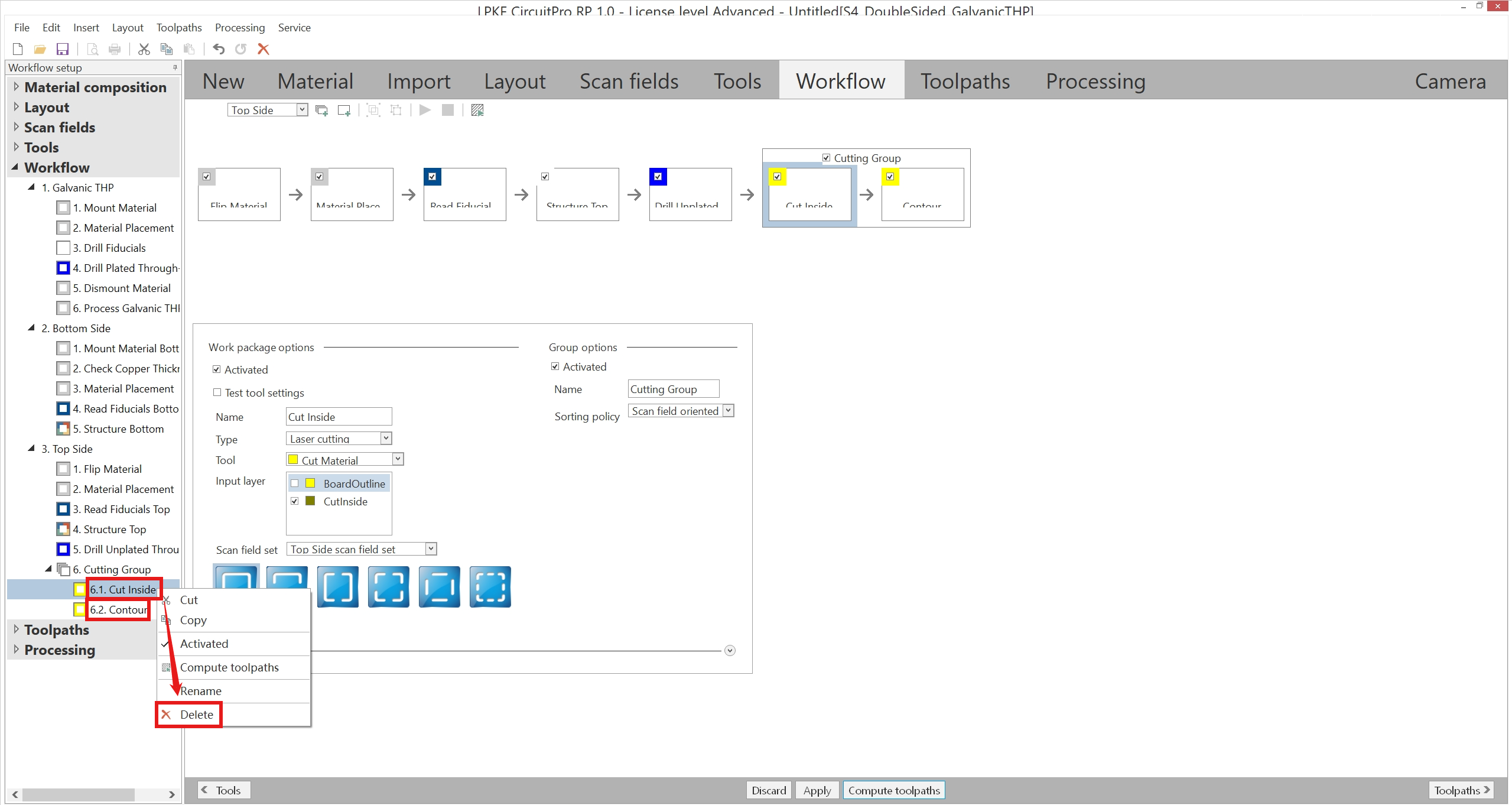

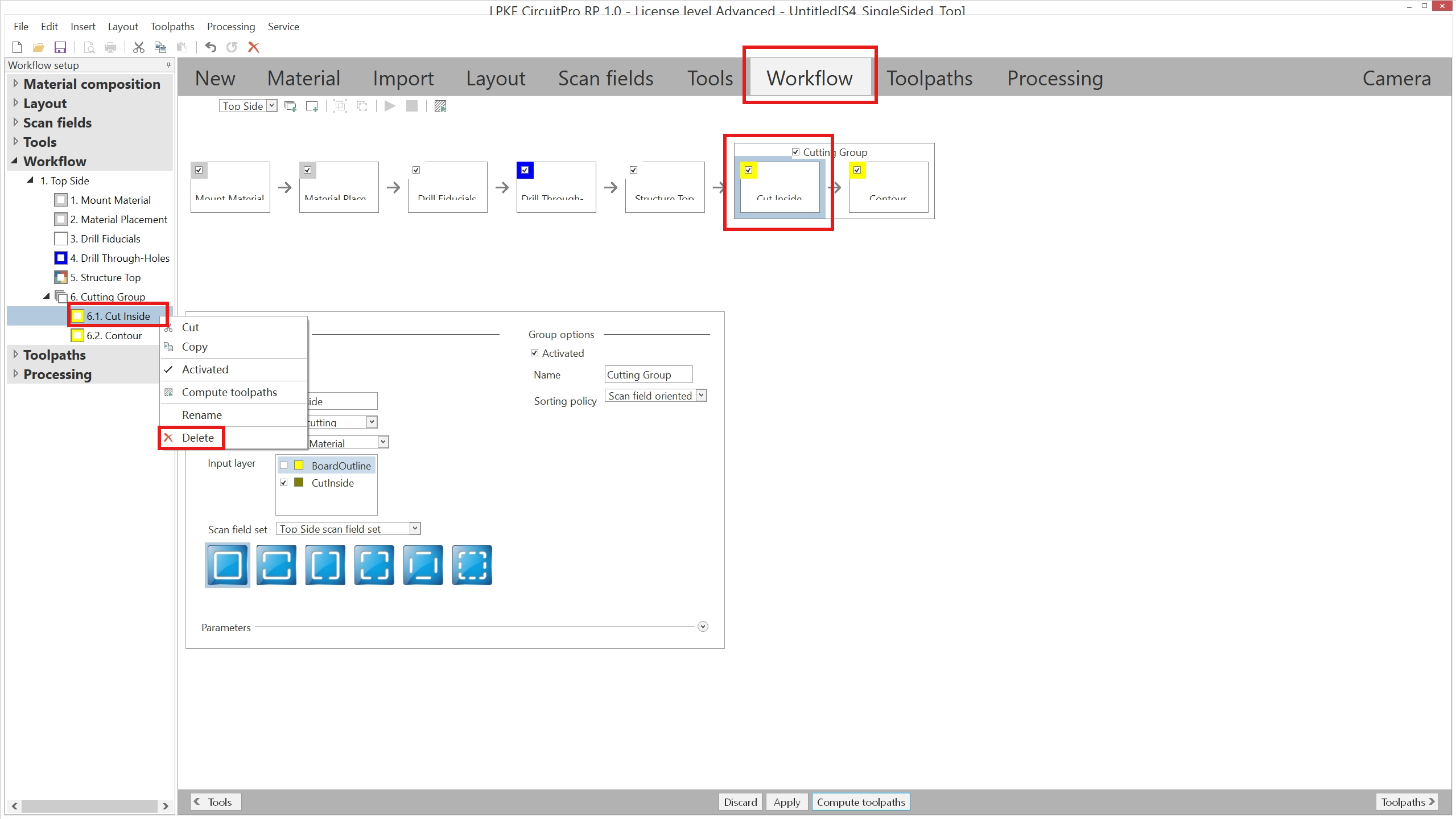

6.设置工作流程，点击Workflow，首先删掉Cut Inside

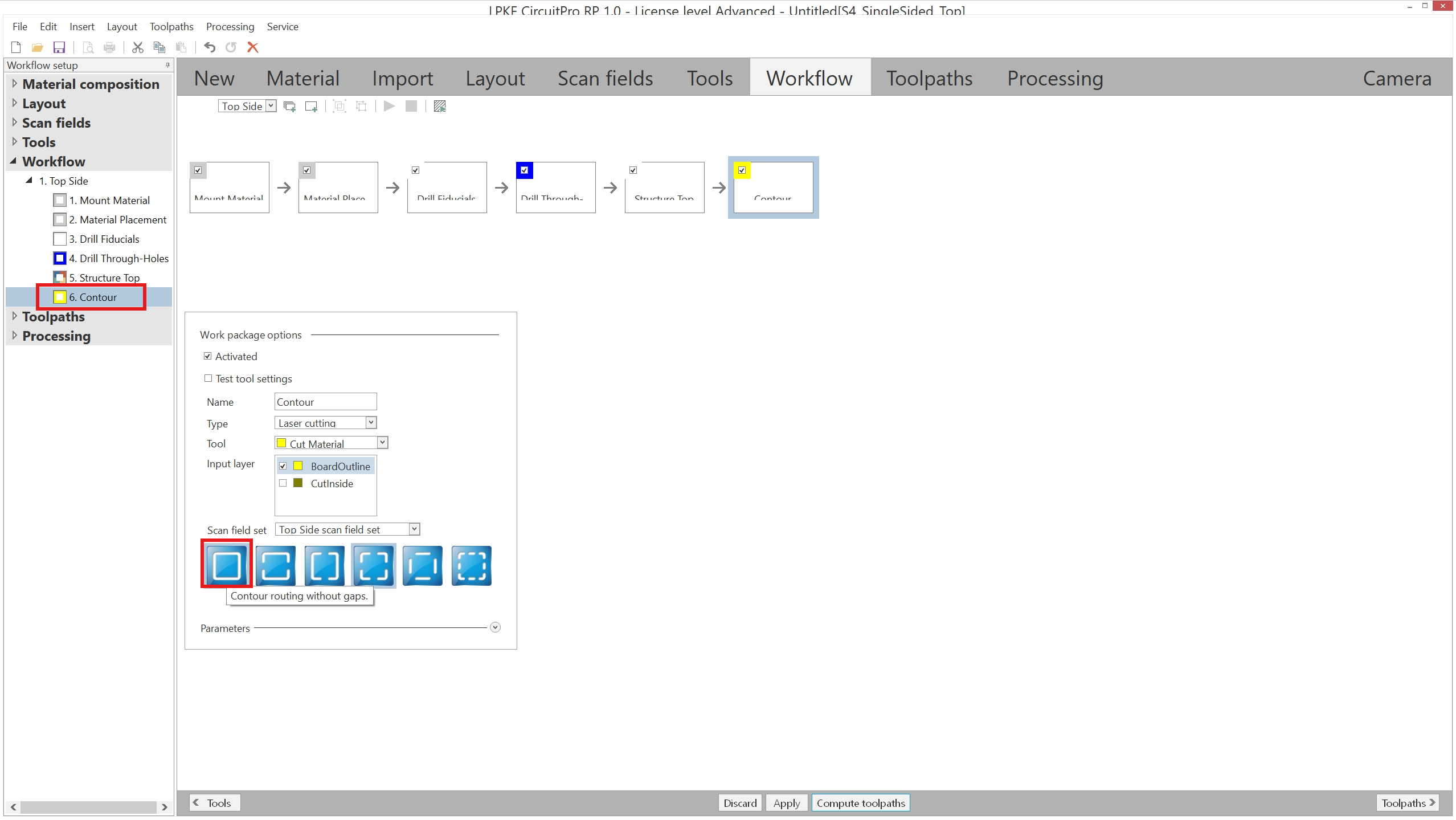

接着修改Contour，软件默认是第四个，我们选择第一个全部切割，这样板子更好取下来

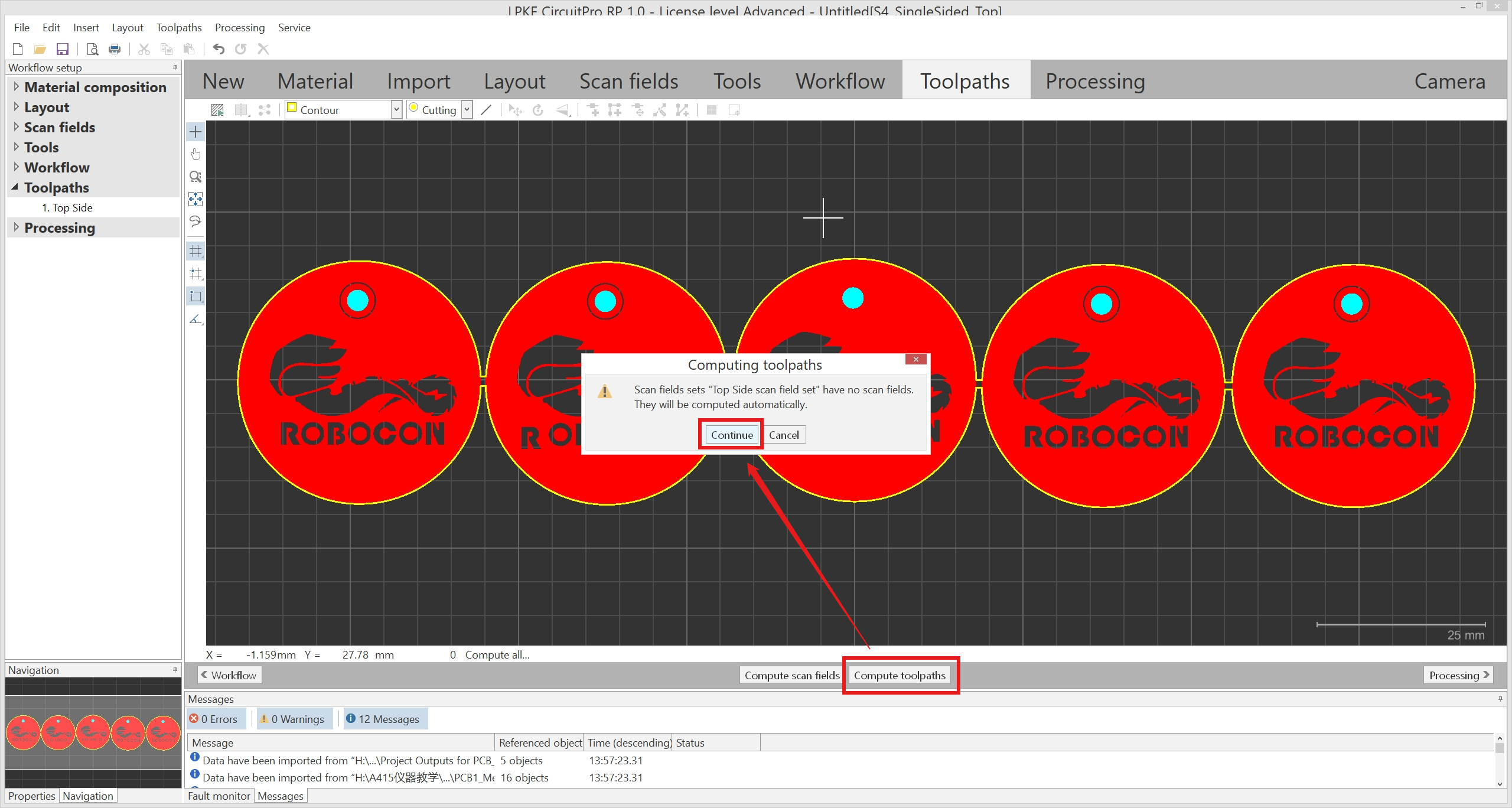

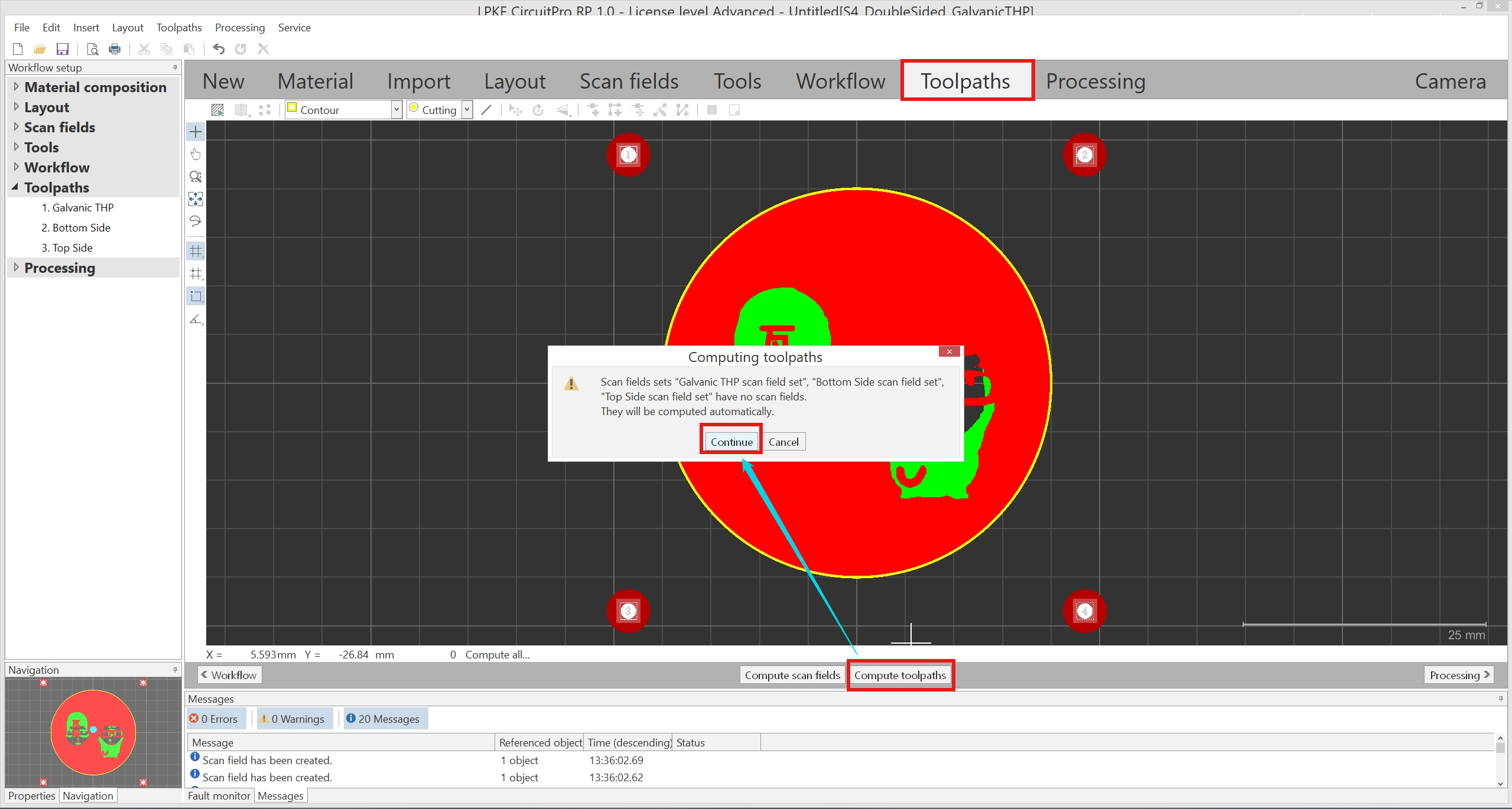

7.计算模拟路径，点击Toolpaths界面，点击Compute toolpaths -> Continue计算路径，计算完成后会出现激光的移动路径。一般这个部分是比较容易报错的，如果模拟不出来路径，检查一下板外框。

8.对机器进行预热并且准备打板，将防激光辐射机罩打开，先放PVC垫板，接着在PVC垫板上放上FR4板（记得打开空压机），关上防激光辐射机罩，点击Processing界面，左上角绿色箭头即为运行，会有弹窗提醒你放板材，放好后点击ok，空压机会开始工作，机器内形成负压，将FR4板固定在三轴平台上，接着点击，可以移动板子在板材上的位置，需要用鼠标点击板子的四个角来观察是否在板材内，如果不在则需要移动到合适位置，调好位置后点击ok即可开始制造，刚开机需要预热20分钟。

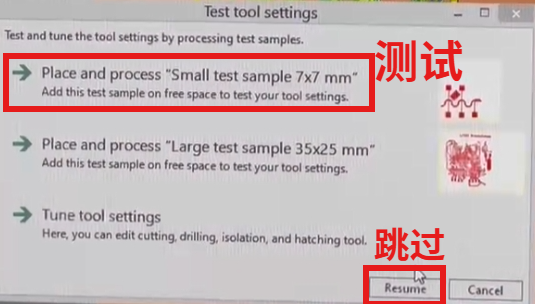

每次机器剥铜前都会跳出一个Test tool settings，让你测试激光能否正常剥去铜皮，第一个选项是剥去一个7mmx7mm的铜皮，位置自选；第二个选项是剥去一个35mmx25mm的铜皮，位置自选；右下角的Resume是跳过测试。我们一般点Resume，跳过测试。

9.打完板后将板子取下，会发现板子的颜色会比较暗沉，并且焦味很大，这是因为激光加工导致板子氧化，需要喷柠檬酸，可以去氧化和除味，柠檬酸用完了可以买可食用的柠檬酸颗粒，不要买工业的柠檬酸颗粒。

双面板

1.在New界面选择Double-sided,ProtoLsaer 4

2.在Material界面新建自定义FR4材料，操作同单面板

3.在Import界面导入文件，双面板需要四个文件：顶层、底层、板外框、钻孔层，操作同单面板

4.在Layout界面打靶标，打靶标是制作双面板非常重要的一个步骤，靶标的作用是定位，完成一个面的制作后需要对板材进行翻面，这个时候就需要靶标定位。软件可以手动打靶标和自动打靶标，我们一般使用自动打靶标。

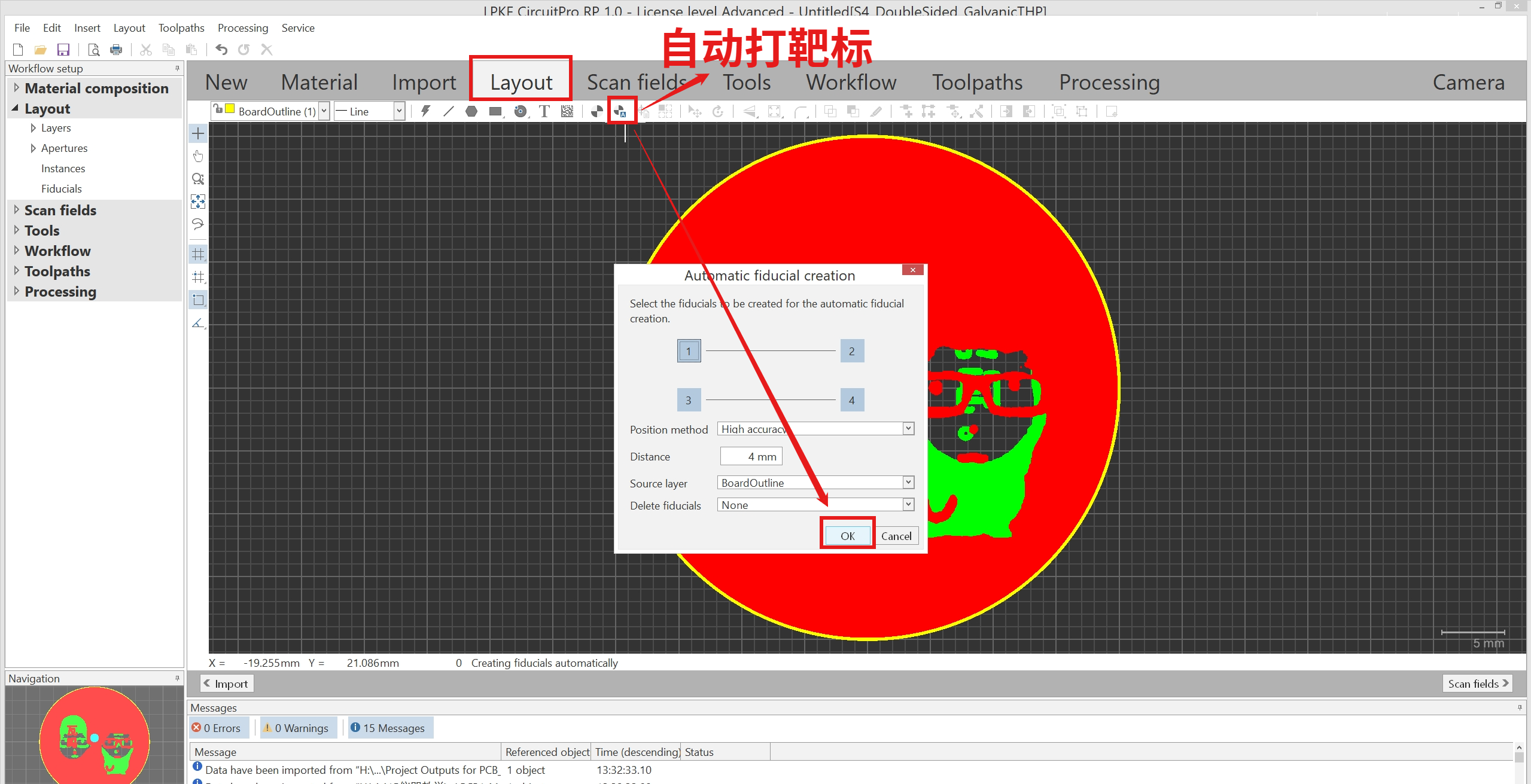

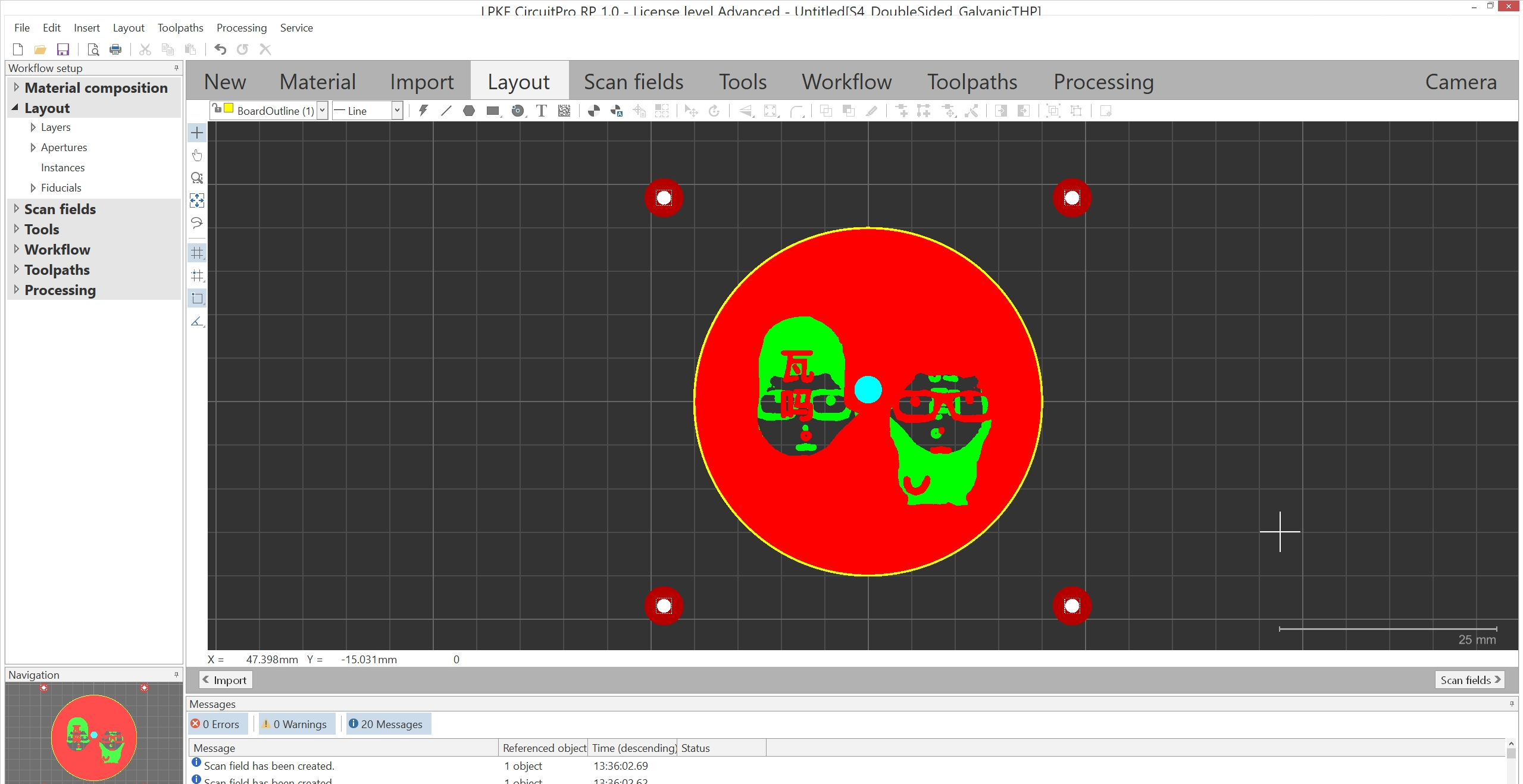

如图，自动在四个角打了定位靶标

5.在Workflow界面设置工作流程，同样找到Cut inside并且删掉，修改Contour为第一个全部切割，操作同单面板

6.在Toolpaths界面计算路径，操作同单面板

7.在Processing界面对机器进行预热并且打板，首先打底层，操作同单面板，第一面不会对板框进行切割，机器制作完后会自动停止，打开防护罩，将板材长边翻转，同时找到其中任意一个靶标，并且将板子对应的一个角的靶标移动到找到的那个靶标，使其完全重合，点击运行后机器会自动对准四个靶标，对准后就会开始打顶层并且切割板框。

注意事项

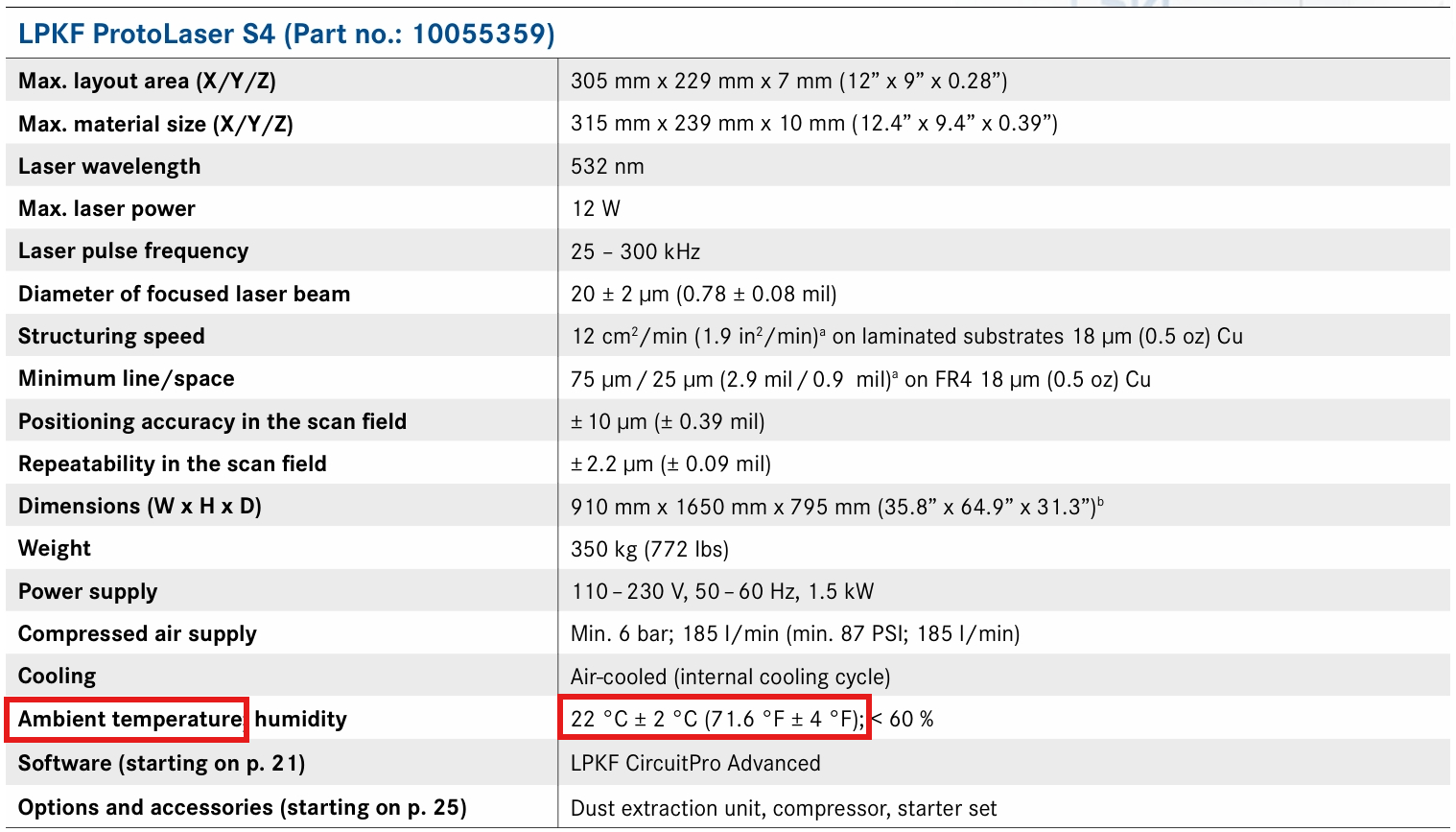

这台机器对环境要求特别是温度严苛，需要在20℃~24℃的条件下工作，不然无法运行。8月打电赛的时候需要把机器下面水冷那个门打开，然后拿风扇给他散热

设备保护

这台设备原则上会使用的队员都有资格使用，但因某些使用不当情况出现导致雕板机多次故障，所以给设备设置了密码，仅熟练掌握操作规范、具备独立安全使用能力的队员，可从负责人处获知并使用设备密码。

激光水冷模块

这是LPKF ProtoLaser S4的激光水冷模块，右边的LEVEL刻度是冷却液的含量，如果冷却液低于MIN值需要添加冷却液。冷却液是15%的原液和85%的水。

空压机

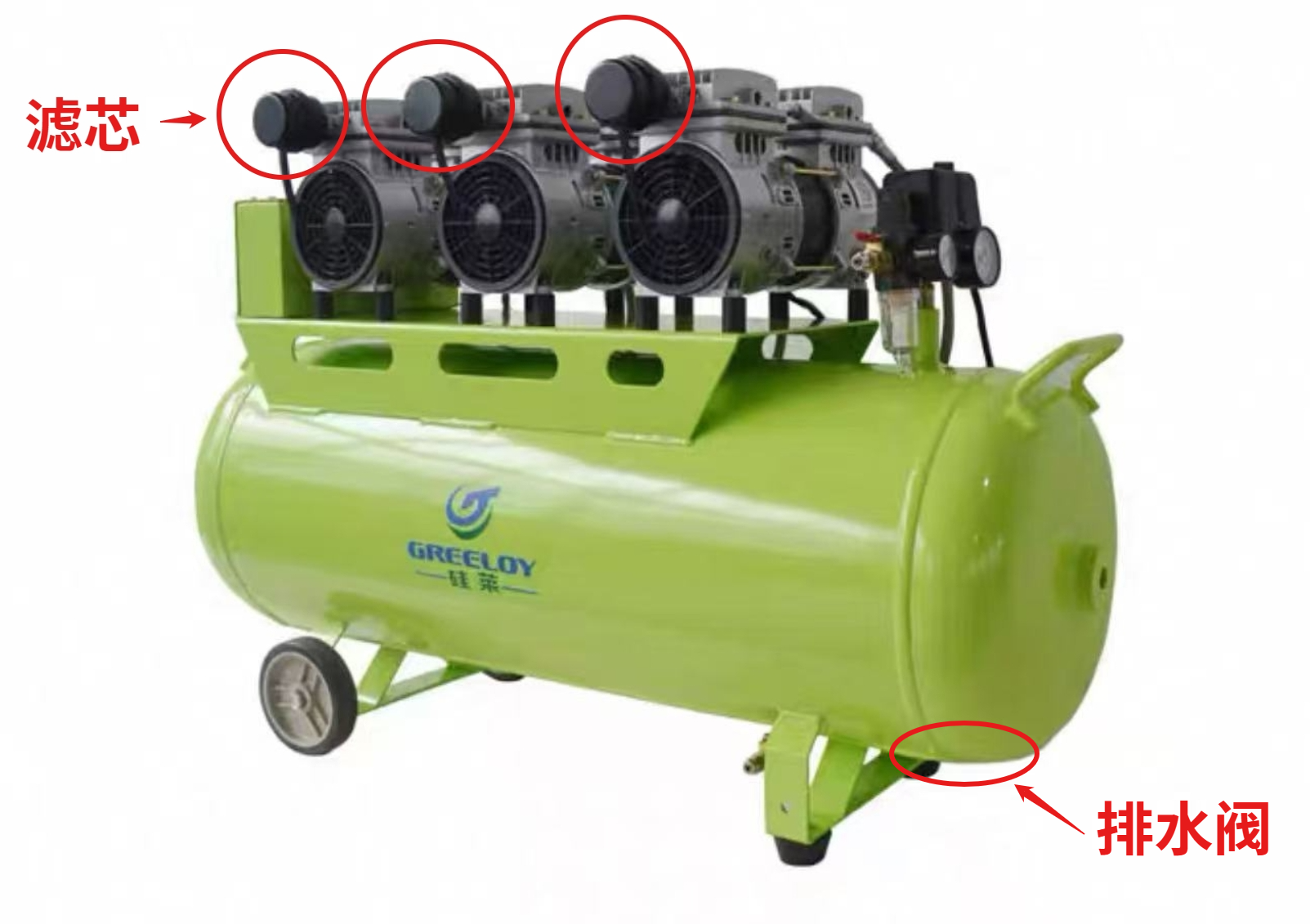

空压机需要维护的地方有两个，一个是更换滤芯一个是排水。滤芯需不需要更换主要看环境干不干净，需要定期检查。因为空气中含水，所以抽气的时候会有水积累在空压机里，拧开底部的排水阀即可排水。

吸尘系统

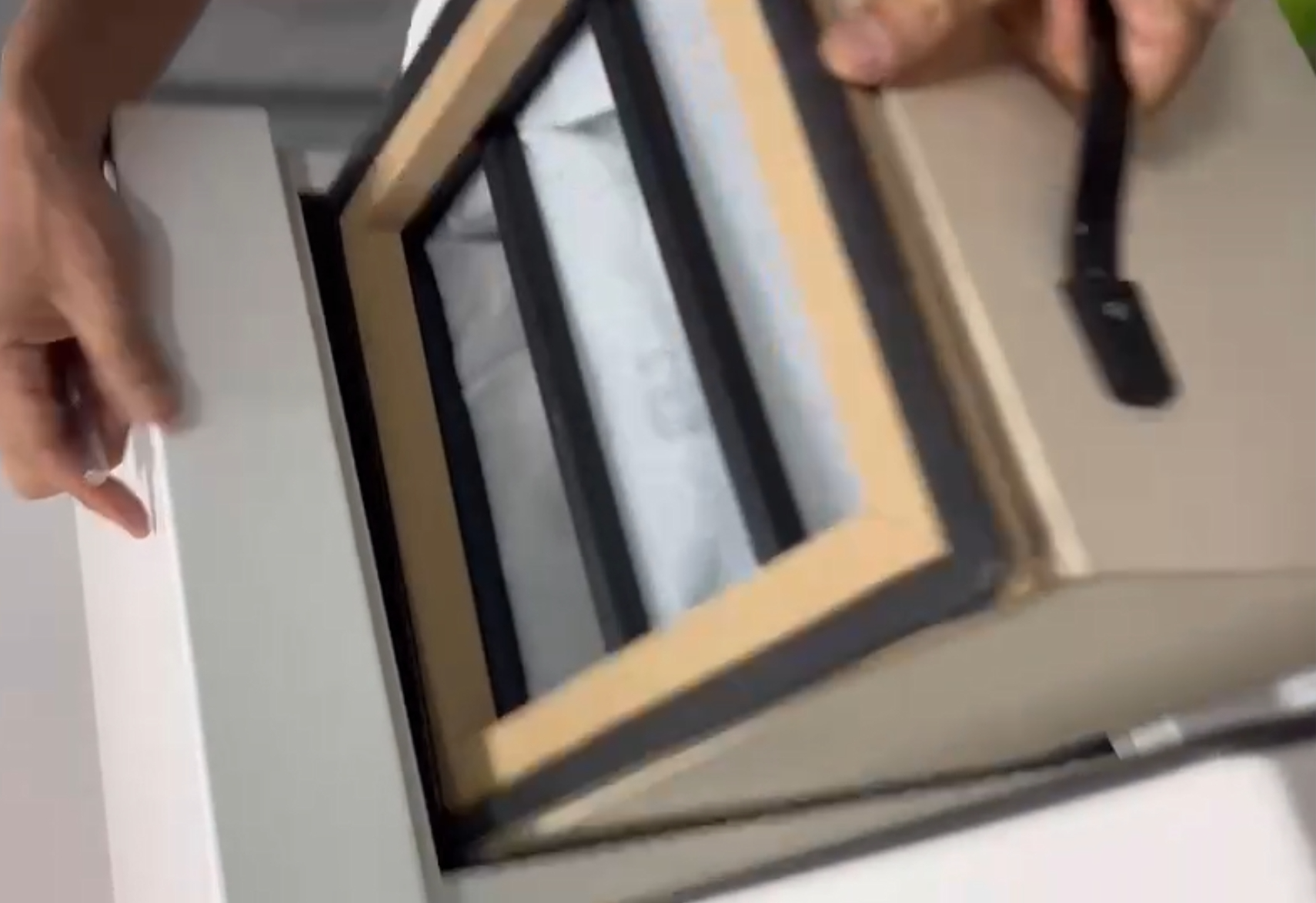

吸尘系统是主机旁边的两个白色的柜体，上柜吸附大颗粒，下柜吸附小颗粒。上柜是可以清理的，一般工作1000h就需要清理上柜，将柜体取出来把剥掉的铜丝倒掉或者用吸尘器清理干净，下柜我们无法清理，如果下柜非常脏了只能更换柜体。
