【F4-ADS】基于STM32F429VET6和ADS8688的遥控器

V1.1版本

更新了以下内容:

1.电源模块。V1.0 版本采用单节 18650 电池供电,搭载战队现成的单节 18650 升压保护模块。经测试发现该方案存在两个问题:一是模块具备强制升压功能,即便 18650 电池处于过放状态,仍会强制将输出电压抬升至 5V,导致 ADS 芯片无法采集电池真实剩余电量,进而无法实现低压报警功能,存在电池过度放电损坏的风险;二是单节 18650 电池容量有限,持续工作场景下续航能力不足,影响系统连续运行稳定性。为解决上述问题,V1.1版本对电源模块进行迭代优化:采用两节 18650 电池串联供电,提升续航能力与供电稳定性;将电池保护模块与降压模块集成于遥控器,简化外部接线并提升系统集成度;保留 ADS 电压采集功能,通过采集两节电池串联后的真实电压数据,确保低压报警功能可靠实现,有效避免电池过放损坏。

2.有线调试。NRF跟CH340接同一个串口USART1。

3.板子大小。V1.0版本板子大小是15cmx10cm,V1.1版本增加大小到17cmx11cm。

4.新增按键。增加拨轮开关。

5.新增该网页二维码。

V1.0版本

模块说明

F4-ADS的配置如下:

摇杆:PS5 TMR霍尔摇杆

ADC:ADS8688是16位8通道500kspsADC芯片,我们使用其中4个通道采两个摇杆的xy,1个通道采电池电量

MCU:STM32F429VET6

屏幕:ST7789驱动的2寸屏幕

外设:1个NOR FLASH、4个LED、1个4x4矩阵键盘、2个独立按键、1个蜂鸣器、1个typeC+CH340有线调试、1个NRF

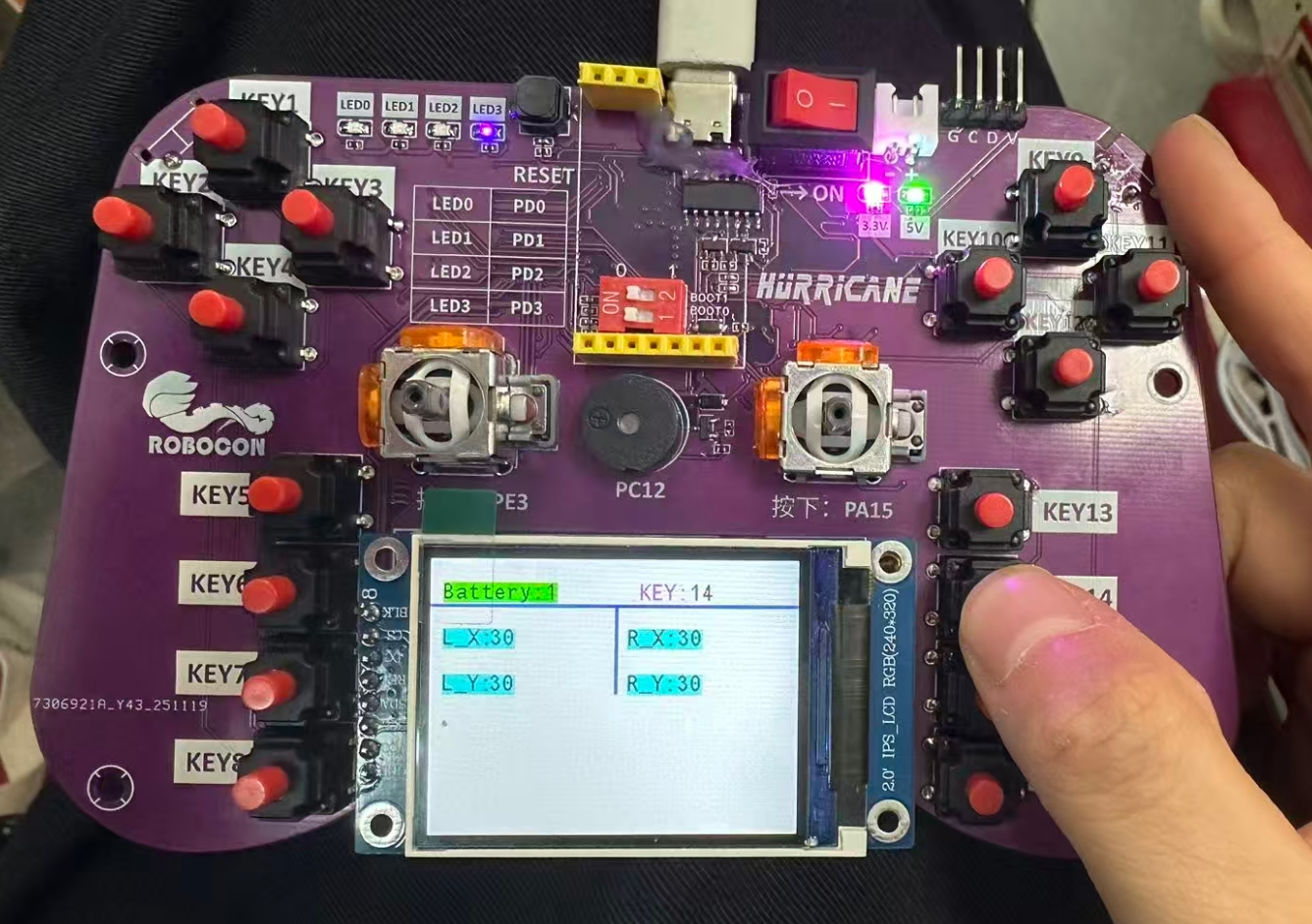

F4-ADS F4-ADS

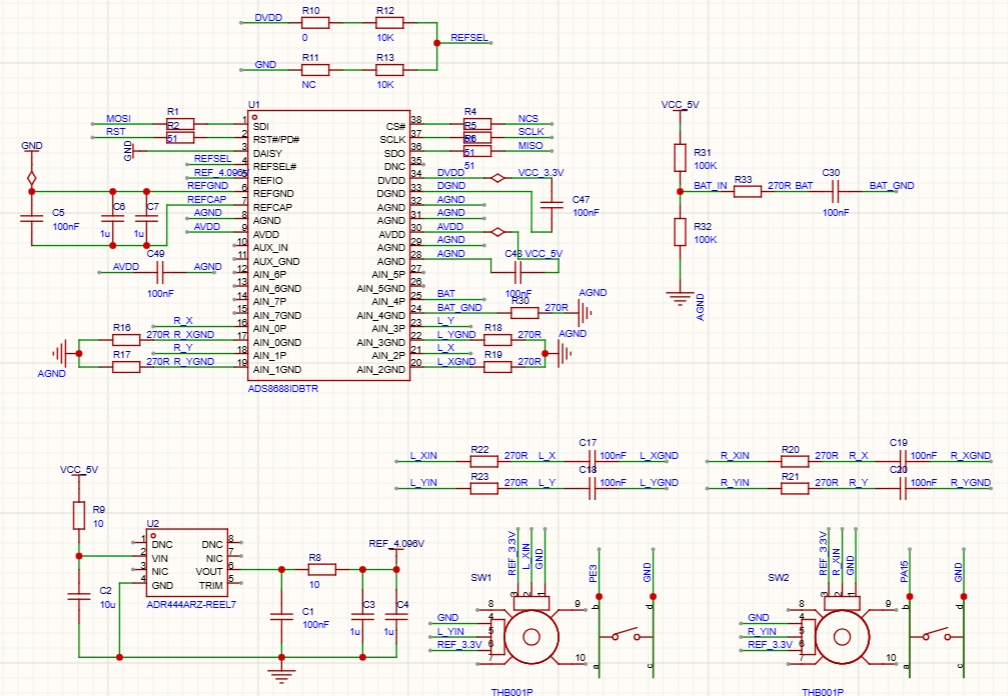

原理图较简单,只说明ADS8688采集电路

通道引脚串联270R电阻,起限流作用,信号和GND间接100nF电容滤波,外接ADR444电压基准芯片为ADS8688提供4.096V基准电压

ADS8688

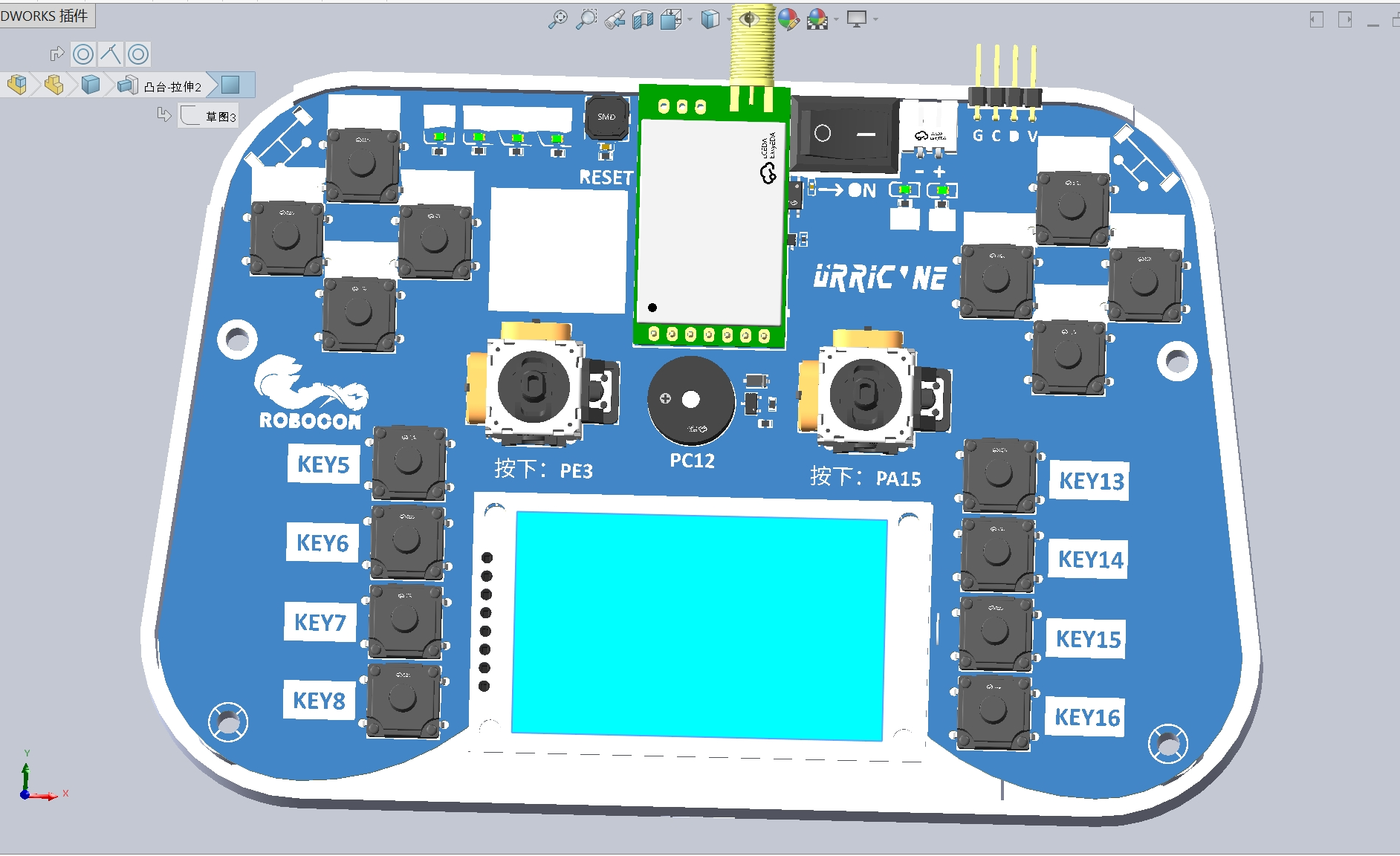

PCB大概是15cm x 10cm,为了节约成本画了2层板,大部分电容电阻是0402封装,节省空间。

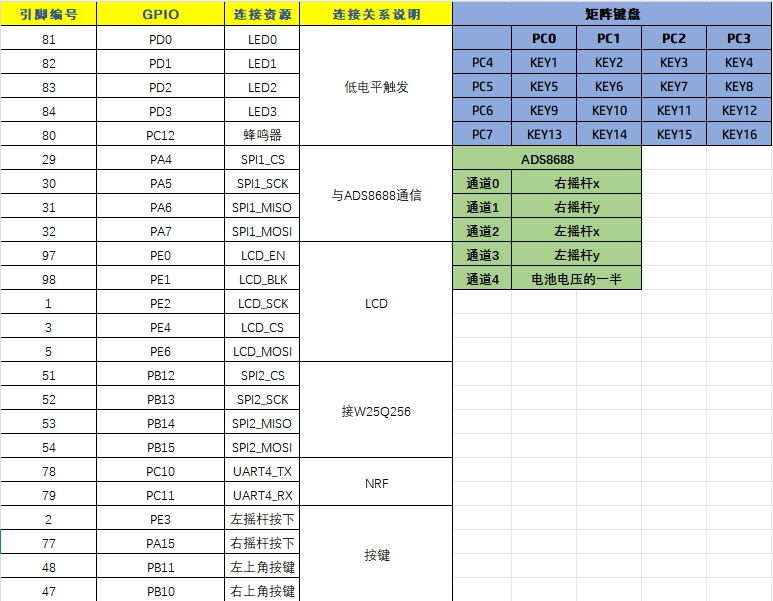

IO说明

引脚编号 GPIO 连接资源 连接关系说明
81 PD0 LED0 低电平触发
82 PD1 LED1 低电平触发
83 PD2 LED2 低电平触发
84 PD3 LED3 低电平触发
80 PC12 蜂鸣器 低电平触发
29 PA4 SPI1_CS 与 ADS8688 通信
30 PA5 SPI1_SCK 与 ADS8688 通信
31 PA6 SPI1_MISO 与 ADS8688 通信
32 PA7 SPI1_MOSI 与 ADS8688 通信
97 PE0 LCD_EN LCD 控制
98 PE1 LCD_BLK LCD 背光
1 PE2 LCD_SCK LCD 时钟
3 PE4 LCD_CS LCD 片选
5 PE6 LCD_MOSI LCD 数据
51 PB12 SPI2_CS 接 W25Q256 (Flash)
52 PB13 SPI2_SCK 接 W25Q256 (Flash)
53 PB14 SPI2_MISO 接 W25Q256 (Flash)
54 PB15 SPI2_MOSI 接 W25Q256 (Flash)
78 PA9 USART1_TX NRF / CH340
79 PA10 USART1_RX NRF / CH340
2 PE3 左摇杆按下 按键输入
77 PA15 右摇杆按下 按键输入
48 PB11 左上角按键 按键输入
47 PB10 右上角按键 按键输入
65 PC8 左上角拨轮开关 向下滑IO置高
66 PC9 左上角拨轮开关 按下IO置高
67 PA8 左上角拨轮开关 向上滑IO置高
38 PE7 右上角拨轮开关 向下滑IO置高
39 PE8 右上角拨轮开关 按下IO置高
40 PE9 右上角拨轮开关 向上滑IO置高
行 列 PC0 PC1 PC2 PC3
PC4 KEY1 KEY2 KEY3 KEY4
PC5 KEY5 KEY6 KEY7 KEY8
PC6 KEY9 KEY10 KEY11 KEY12
PC7 KEY13 KEY14 KEY15 KEY16
ADS8688通道 对应功能
通道0 右摇杆 x
通道1 右摇杆 y
通道2 左摇杆 x
通道3 左摇杆 y
通道4 电池电压的一半(4V)

资料

资料包含工程文件、IO说明、外壳.step文件 链接:https://pan.quark.cn/s/e70b1f419f03
